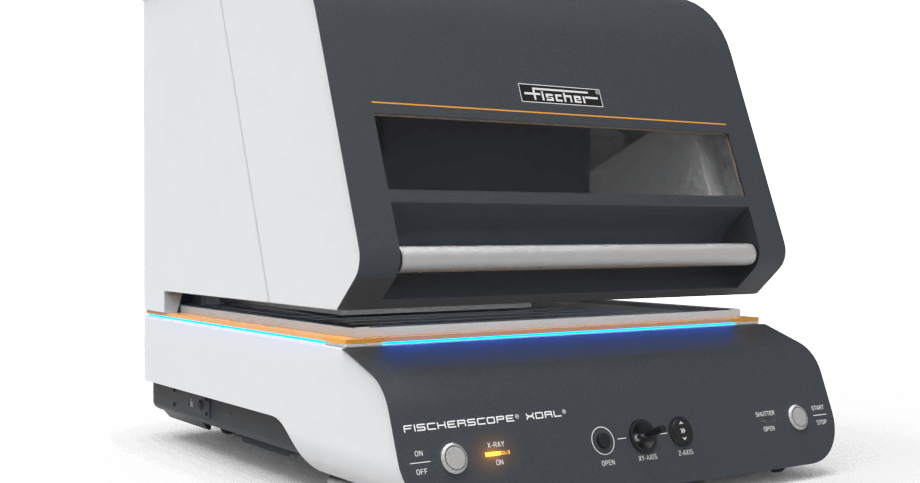

Helmut Fischer FISCHERSCOPE XDAL – naujos kartos plonų dangų analizatorius
Kam skirta
Elektronikos ir puslaidininkių gamybai (išvadų rėmeliai, jungtys, PCB), daugiasluoksnių sistemų ir funkcinių dangų ≤ 0,1 µm kontrolei, švino kiekiui lydmetaliuose ir fosforo kiekiui NiP dangose nustatyti. Gamintojas pristato kaip FISCHERSCOPE X-RAY XDAL įpėdinį.
Privalumai
- FISIQ X programinė įranga su DI palaikomu spektrų režimu
- Greitaeigė Z ašis – 6 kartus greitesnis pozicionavimas, autofokusas < 2 s (14 kartų greičiau nei X-RAY XDAL 237)
- 10 kartų didesnės raiškos apžvalginė kamera, daugiazonis LED apšvietimas
- Motorizuotas gaubtas (automatinis arba rankinis režimas), programuojamas matavimo stalas
- 180° būsenos indikatorius; individualiai patvirtintas pilnos apsaugos įrenginys
- Optimizuotas vamzdžio, bandinio ir detektoriaus išdėstymas – didesnis intensyvumas
Modeliai
XDAL 620 (SDD 20 mm²); XDAL 650 (SDD 50 mm²). Ankstesnė karta: X-RAY XDAL 237 (Si-PIN arba SDD 20/50 mm², taškas apie Ø 0,15 mm, 4 apertūros, 3 filtrai, iki 140 mm, WinFTM); X-RAY XDAL 600 (SDD 20 mm², rankinis žirklinis stalas, DPP+)
Techniniai duomenys
- Rentgeno vamzdis: mikrofokusinis, volframo anodas (kiti anodai pagal užklausą)
- Detektorius: SDD 20 mm² arba 50 mm²
- Apertūros / filtrai: 4 keičiamos / 6 keičiami
- Bandinio aukštis: iki 140 mm
- Matavimo kryptis: iš viršaus, bepakopis atstumas
- Dangų storis: < 0,05 µm; analizė ppm lygiu
- Programinė įranga: FISIQ X
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: helmut-fischer.com, helmut-fischer.com
