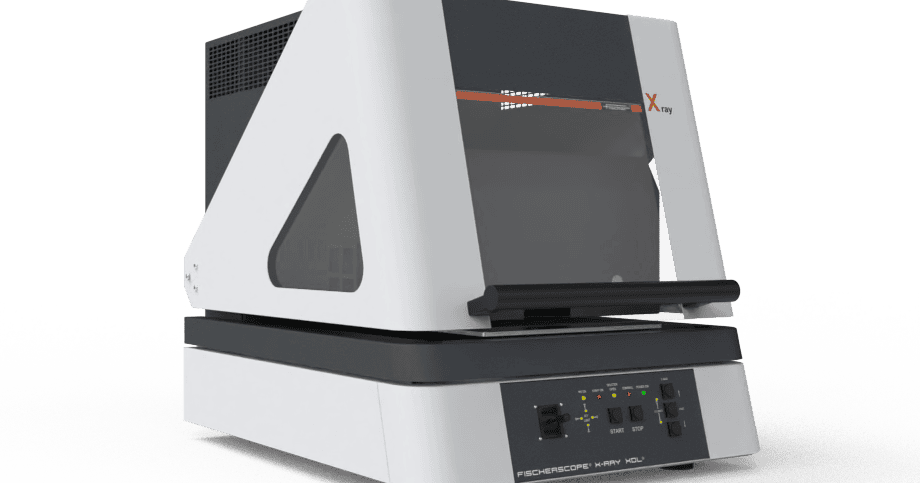

Helmut Fischer FISCHERSCOPE X-RAY XDL / XDLM – serijinė galvaninių dangų kontrolė
Kam skirta
Galvanikos, aviacijos ir buitinės armatūros pramonei – masinės gamybos detalių kokybės kontrolei, įeinančių prekių patikrai ir gamybos stebėsenai. Matavimo kryptis iš viršaus leidžia automatizuoti serijinius matavimus. XDLM su mikrofokusiniu vamzdžiu skirtas smulkioms detalėms, lengviesiems metalams, kietosioms dangoms ir ploniems galvaniniams sluoksniams.
Privalumai
- Tvirta konstrukcija masinės gamybos detalėms; gaubtas su C išpjova
- Matavimo atstumas nustatomas patentuotu DCM metodu
- Proporcinio skaitiklio detektorius su didžiausiu matavimo langu rinkoje
- Integruotas vaizdo mikroskopas su priartinimu ir kryžmine žyma; lazerinė rodyklė modeliuose su XY stalu
- Nuo plokščios bandinio atramos iki programuojamo XY stalo
- XDLM: 4 keičiamos apertūros ir 3 keičiami filtrai, taškas apie Ø 0,1 mm
Modeliai
XDL 230, XDL 240 (standartinis vamzdis, fiksuotos apertūros ir filtrai); XDLM 237 (mikrofokusinis vamzdis); XDLM-PCB (PCB versija); X-RAY MODULAR CHAMBER (XDL/XDLM/XDAL integravimas į 1 m³ arba 1,5 m³ kamerą dideliems gaminiams)
Techniniai duomenys
- Detektorius: proporcinis skaitiklis
- Rentgeno vamzdis: XDL – standartinis; XDLM – mikrofokusinis
- Bandinio aukštis: iki 140 mm
- Mažiausias matavimo taškas: XDL apie Ø 0,2 mm; XDLM apie Ø 0,1 mm
- Apertūros: XDL fiksuota; XDLM 4 keičiamos
- Filtrai: XDL fiksuotas; XDLM 3 keičiami
- Programinė įranga: WinFTM
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: helmut-fischer.com, helmut-fischer.com
