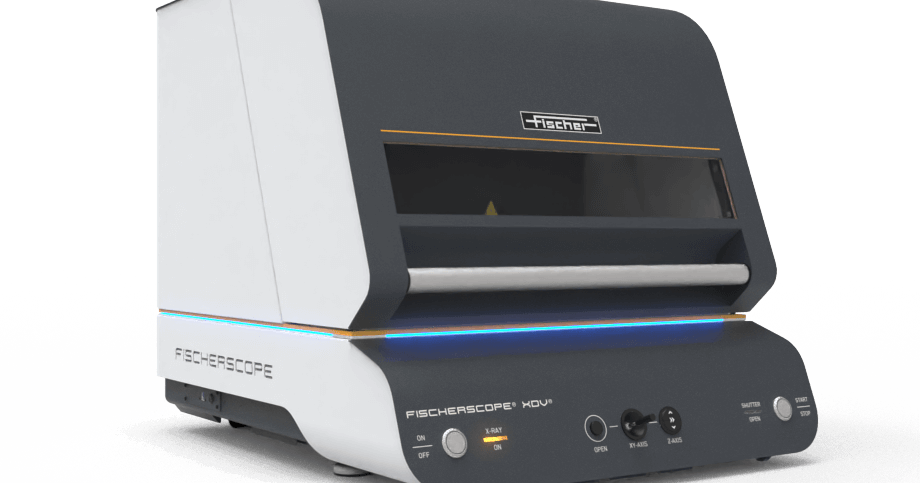

Helmut Fischer FISCHERSCOPE XDV – aukščiausios klasės universalus XRF prietaisas
Kam skirta
Laboratorijoms ir gamybai, kur matuojamos itin plonos ir sudėtingos dangos (Au/Pd ≤ 50 nm, auksas nuo 2 nm ant išvadų rėmelių, dangos ant silicio plokštelių), analizuojami lengvieji elementai (Al, Ti, NiP), kuro elementų ir baterijų folijos (Pt, Ir, Ce; Ni, Co, Mn) ir atliekama aukso analizė su aukščiausiais reikalavimais. Ankstesnė karta XDV-SDD – universalus prietaisas nuo plonų sluoksnių iki RoHS patikros pagal RoHS, WEEE, CPSIA.
Privalumai
- Greitaeigė Z ašis (6 kartus greitesnė nei XDV-SDD), autofokusas < 2 s
- 10 kartų didesnės raiškos kamera, daugiazonis LED apšvietimas matiniams ir blizgiems paviršiams
- FISIQ X programinė įranga su DI spektrų režimu
- Motorizuotas gaubtas, programuojamas matavimo stalas
- Individualiai patvirtintas pilnos apsaugos įrenginys
- XDV-SDD: DPP+ iki 50 % didesnis našumas, apertūra iki 3 mm, taškas apie Ø 0,25 mm
Modeliai
XDV (nauja karta, FISIQ X); X-RAY XDV-SDD (ankstesnė karta, WinFTM)
Techniniai duomenys
- Rentgeno vamzdis: mikrofokusinis, volframo anodas (kiti anodai pagal užklausą)
- Detektorius: SDD 50 mm²
- Apertūros / filtrai: 4 keičiamos / 6 keičiami
- Bandinio aukštis: iki 140 mm
- Matavimo kryptis: iš viršaus, bepakopis atstumas
- Autofokusas: < 2 s
- XDV-SDD matavimo taškas: apie Ø 0,25 mm
- Programinė įranga: FISIQ X (XDV) / WinFTM (XDV-SDD)
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: helmut-fischer.com, helmut-fischer.com
