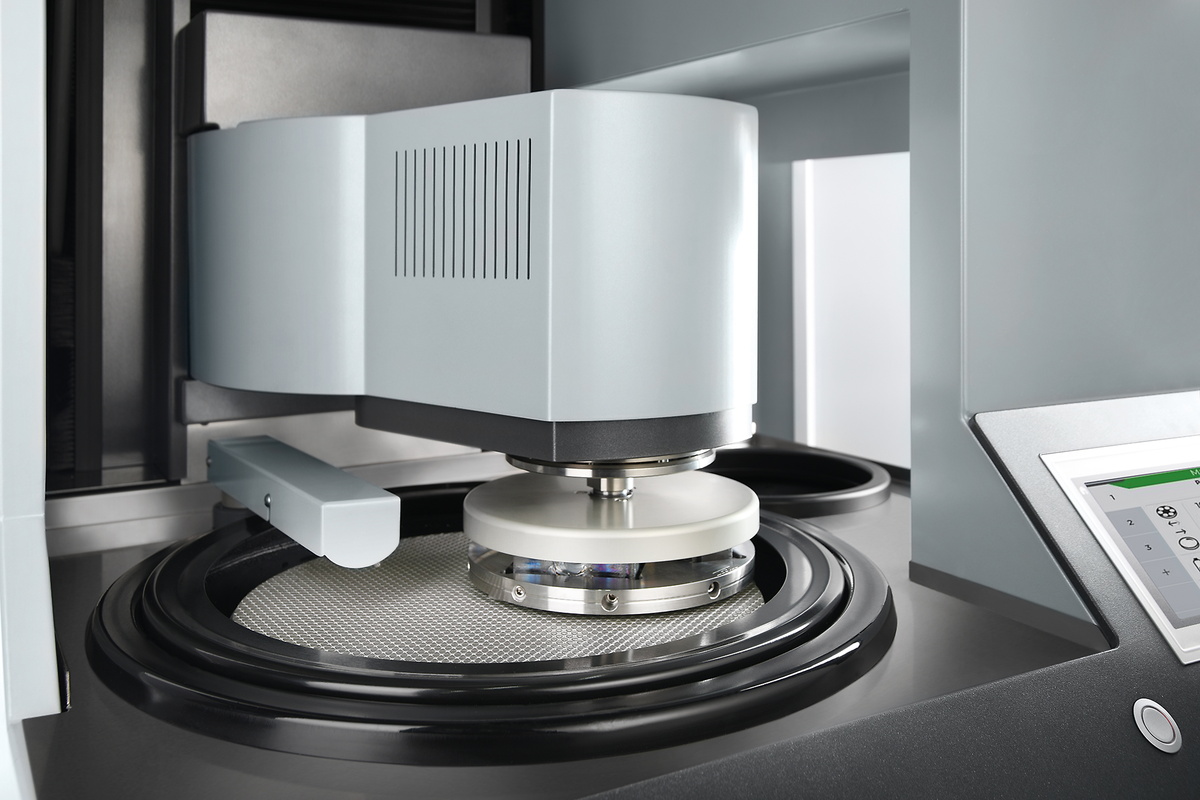

QATM Qpol XL / Qgrind XL – didelio našumo poliravimas ir plokštuminis šlifavimas

Kam skirta

Didelio srauto pramonės laboratorijoms (automobilių, plieno, liejyklų) ir System Lab linijoms. Qgrind XL greitai nuima medžiagą plokštuminiu akmeniu po pjovimo ir presavimo; Qpol XL – tolesniam šlifavimui ir poliravimui su dideliais (Ø159–204 mm) laikikliais.

Privalumai

  • Jėgos valdymas elektronine matavimo sistema 50–750 N (abu modeliai).
  • Qgrind XL: ForceControl, SmartGrind (automatinis galandinimo intervalų nustatymas), „Roughing“ režimas – iki 20 % daugiau nuėmimo, „Finishing“ – iki 15 % geresnis paviršius; nuėmimo diapazonas 0,1–10 mm.
  • Qpol XL: modulinis dozavimas iki 6 indų (1 l), motorizuota dozavimo svirtis, integruotas nuėmimo matavimas 0,1 mm.
  • Cleaning Boost iki 800 min⁻¹; disko ir laikiklio keitimas be įrankių; automatizuotas apsauginis gaubtas.
  • 7” ekranas, 200 metodų, vartotojų paskyros, USB/Ethernet nuotolinei priežiūrai.
  • Pagaminta Vokietijoje; pasirenkama valymo stotis, recirkuliacinis aušinimas, signalinė lempa.

Modeliai

Modelis Darbinis diskas / akmuo Laikiklis Prispaudimas Pavara
Qpol XL Ø300 / 350 mm diskai, 50–600 min⁻¹ Ø159–204 mm, 50–350 min⁻¹ 50–750 N centrinis 2,2 kW diskas; 0,75/1,1 kW galva
Qgrind XL akmuo iki Ø356 mm, 1000–2000 min⁻¹ Ø160–204 mm, 30–160 min⁻¹ 50–750 N centrinis 4 kW akmuo; 0,75 kW laikiklis
Saphir 375 (sena) akmuo Ø350 mm, 1390 min⁻¹ (50 Hz) Ø160–204 mm, 30–150 min⁻¹ centrinis 4 kW S3 60 %; 0,17 kW galva

Techniniai duomenys

  • Prijungimo galia: Qpol XL – 6 kVA; Qgrind XL – 9 kVA; Saphir 375 – 7 kVA.
  • Maitinimas 400 V/50 Hz, 480 V/60 Hz arba 220 V/60 Hz, 3 fazės.
  • Masė: Qpol XL ~420 kg; Qgrind XL ~433 kg; Saphir 375 ~230 kg.
  • Nuėmimo matavimo tikslumas: ±0,1 mm (Qgrind XL, prie 1 mm nuėmimo); 0,1 mm (Qpol XL).

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: qatm.com, qatm.com
