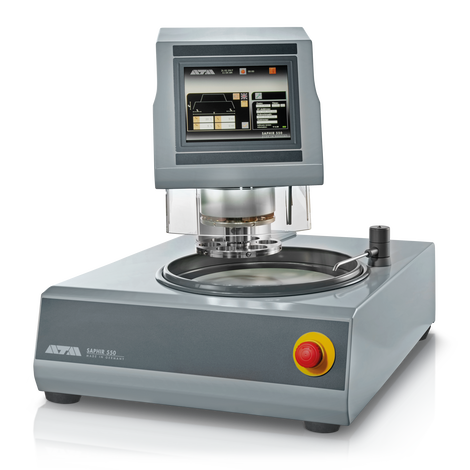

QATM Saphir 550 / 560 su Rubin 520 – automatinės staklės su nuėmimo matavimu

Kam skirta

Laboratorijoms, kurioms svarbus kontroliuojamas medžiagos nuėmimas (pvz. dangų storio, cementavimo gylio tyrimams) – staklės automatiškai sustoja pasiekus nustatytą nuėmimo vertę. Saphir 560 su dviem diskais leidžia vienoje stotyje atlikti šlifavimo ir poliravimo etapus.

Privalumai

  • Rubin 520 galva su motorizuotu aukščio nustatymu ir pneumatiniu fiksavimu; nuėmimo aukštis nustatomas 0,01 mm tikslumu.
  • Automatinis nuimtos medžiagos matavimas – staklės išsijungia pasiekus nustatytą vertę.
  • Individualus (5–80 N) ir centrinis (20–400 N) prispaudimas; galvos sukimosi kryptis keičiama.
  • Automatinis apsauginis gaubtas; jutiklinis ekranas su programų, šoninės ir aukščio padėties atmintimi.
  • Integruota dozavimo sistema.

Modeliai

Modelis Diskai Disko Ø Bandiniai Pavara (pagrindas / galva)
Saphir 550 / Rubin 520 1 200–300 mm 1–6×Ø50 mm 0,75 kW S6 40 % / 0,17 kW S1
Saphir 560 / Rubin 520 2 200–300 mm 1–6×Ø50 mm 2×0,75 kW S6 40 % / 0,17 kW S1

Techniniai duomenys

  • Disko greitis 50–600 min⁻¹; galvos greitis 30–150 min⁻¹.
  • Prijungimo galia 3,2 kVA (550) / 5,5 kVA (560).
  • Vanduo 1× R½”, max 6 bar.
  • Matmenys (P×A×G): 560×550–650×660 mm (550); 1020×550–650×660 mm (560).
  • Masė ~85 kg (550) / ~110 kg (560).

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: qatm.com, qatm.com

Jus taip pat gali dominti

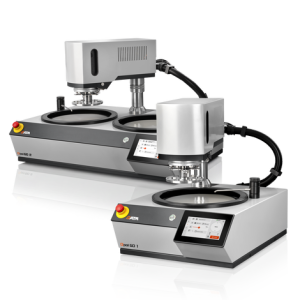

QATM Qpol GO / Qpol PLUS – pusiau automatinės šlifavimo ir poliravimo staklės

Laboratorijoms, kurioms reikia atkartojamo, programuojamo paruošimo kelių bandinių partijomis – kokybės kontrolei, terminio apdirbimo įmonėms, universitetams.

QATM Qpol XL / Qgrind XL – didelio našumo poliravimas ir plokštuminis šlifavimas

Didelio srauto pramonės laboratorijoms (automobilių, plieno, liejyklų) ir System Lab linijoms.

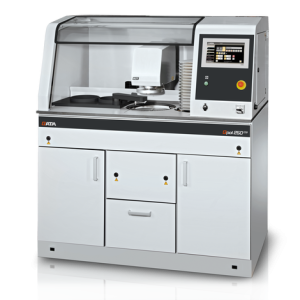

QATM Qpol 250 BOT / Qpol 300 BOT – pilnai automatinės šlifavimo ir poliravimo sistemos

Serijinės gamybos laboratorijoms su dideliu bandinių srautu, kur visas šlifavimo–poliravimo–valymo–džiovinimo ciklas turi vykti be žmogaus įsikišimo ir su visiškai atkartojamais rezultatais.

QATM Qpol Vibro – vibracinis poliruoklis galutiniam poliravimui

Laboratorijoms, kurioms reikia paviršiaus be deformacinio sluoksnio – EBSD, mikrokietumo, minkštų metalų (Al, Cu, Ti) ir jautrių medžiagų tyrimams.

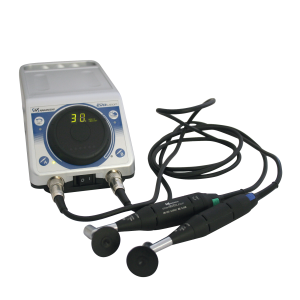

QATM Qpol 30 / Qgrind 100 – mobilus šlifuoklis ir juostinis šlifuoklis

Qpol 30 – lauko metalografijai ir neardomajam tyrimui ant eksploatuojamų įrenginių (vamzdynų, slėginių indų, turbinų), kai bandinio išpjauti negalima ir paviršius paruošiamas replikai ar nešiojamam kietumo matuokliui.

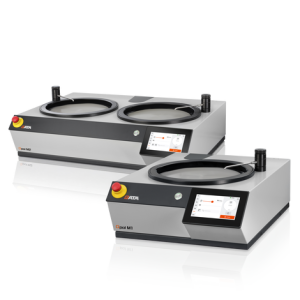

QATM Qpol M1 / M2 – rankinės šlifavimo ir poliravimo staklės
