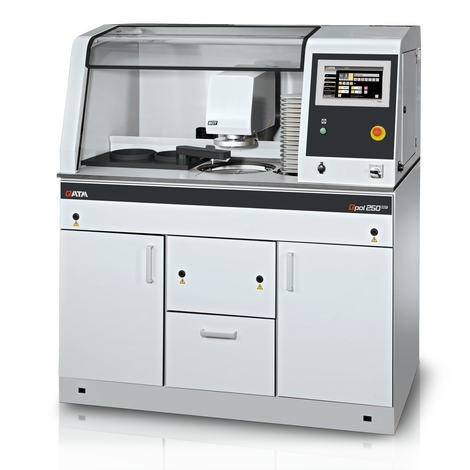

QATM Qpol 250 BOT / Qpol 300 BOT – pilnai automatinės šlifavimo ir poliravimo sistemos
Kam skirta
Serijinės gamybos laboratorijoms su dideliu bandinių srautu, kur visas šlifavimo–poliravimo–valymo–džiovinimo ciklas turi vykti be žmogaus įsikišimo ir su visiškai atkartojamais rezultatais. Qpol 250 BOT – kompaktiškas „viskas viename“ sprendimas; Qpol 300 BOT – modulinė linija su dviem autonominėmis galvomis.
Privalumai
- Qpol 250 BOT: automatinis 16 šlifavimo/poliravimo terpių keitiklis, 6 kanalų dozavimas (4× deimantinė suspensija/lubrikantas, 2× smulkaus poliravimo), valymo stotis su ultragarsu, 45 l nusodinimo rezervuaras.
- Qpol 300 BOT: 4–8 darbo stotys, iki 11 programuojamų operacijų, dvi galvos vienu metu šlifuoja ir poliruoja, plokštuminio šlifavimo akmens stotis su automatiniu galandinimu, šilto oro džiovintuvas.
- Jėgos jutikliais matuojamas nuėmimas; centrinis prispaudimas 50–450 N (300 BOT).
- Jutiklinis ekranas su „drag-and-drop“ programavimu, 200 metodų; LAN nuotolinei priežiūrai ir atnaujinimams.
- Šviesos užtvara pavojaus zonai; Vacu-Jet arba magnetinis diskų tvirtinimas (300 BOT).
- Suderinama su QATM System Lab laboratorijos baldų sistema.
Modeliai
| Modelis | Disko Ø | Laikiklis | Terpių keitimas | Stotys |
|---|---|---|---|---|
| Qpol 250 BOT | Ø250 mm | Ø160 mm, 30–150 min⁻¹ | iki 16 terpių | 1 integruota (šlif./pol./valymas) |
| Qpol 300 BOT (Systemautomat) | iki Ø300 mm; akmuo Ø350 mm | Ø160–204 mm, 20–120 min⁻¹; iki 12 laikiklių sandėlis | folijų keitiklis, 4 skyriai | 4–8 modulinės |
Techniniai duomenys
- Qpol 250 BOT: darbiniai diskai Ø 250 mm; pavaros galia 1,1 kW; bandinių laikiklis Ø 160 mm; galvutės greitis 30–150 min⁻¹, disko – 50–600 min⁻¹; nuėmimo matavimo rodmens tikslumas 0,1 mm; diskų keitiklyje iki 16 šlifavimo diskų; 6 kanalų dozavimo blokas; 10″ jutiklinis ekranas; iki 200 paruošimo metodų; matmenys (P × A × G) 1320 × 1500 × 800 mm
- Qpol 300 BOT: darbiniai diskai iki Ø 300 mm; bandinių laikikliai Ø 160–204 mm, 20–120 min⁻¹; disko greitis 50–600 min⁻¹; centrinė prispaudimo jėga 50–450 N; šlifavimo akmuo Ø 350 mm; prijungimo galia 4,3–15,6 kVA (priklauso nuo konfigūracijos); matmenys (P × A × G) 2260–4020 mm (4–8 stotys) × 1750 × 950 mm
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: qatm.com, qatm.com
