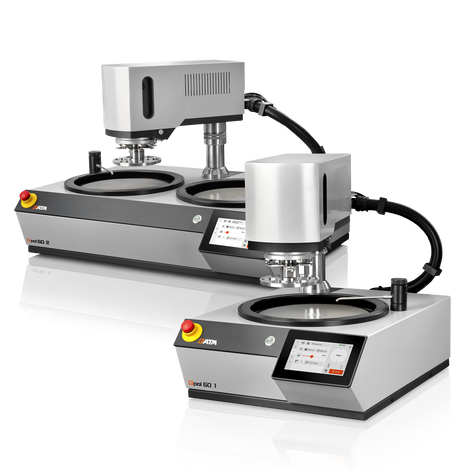

QATM Qpol GO / Qpol PLUS – pusiau automatinės šlifavimo ir poliravimo staklės

Kam skirta

Laboratorijoms, kurioms reikia atkartojamo, programuojamo paruošimo kelių bandinių partijomis – kokybės kontrolei, terminio apdirbimo įmonėms, universitetams. Qpol GO skirtas iki Ø40 mm bandiniams, Qpol PLUS – iki Ø50 mm ir intensyvesniam darbui su automatiniu smulkaus poliravimo dozavimu.

Privalumai

  • Automatinė galva su individualiu (5–80 N) ir centriniu (20–350 N) prispaudimu; galvos ir disko greitis, kryptis (sinchroninė / priešinga) programuojami.
  • 7” jutiklinis ekranas, iki 200 vartotojų apsaugotų metodų, laikmatis, sukimo momento rodmuo, garsinis signalas.
  • Dviejų rankų valdymas ir avarinis stabdymas; galva su reguliuojamomis atramomis.
  • Cleaning Boost (750 min⁻¹, ~3 s); keičiama plastikinė vonia, ištraukiamas nerūdijančio plieno čiaupas.
  • Qdoser GO (4×500 ml buteliai, automatinis dozavimas), Qdoser PLUS (su smulkiu poliravimu, tik PLUS), Qdoser ONE.
  • Qpol GO galva montuojama ir ant turimų Qpol M staklių (modernizavimas).

Modeliai

Modelis Diskai Disko Ø Bandinių laikiklis Prispaudimas
Qpol GO 1 (Saphir 250 A1-ECO) 1 200/250/300 mm Ø130 mm; 1–6×Ø40 mm (ind.), 1–5 (centr.) 5–80 N / 20–350 N
Qpol GO 2 (Saphir 250 A2-ECO) 2 200/250/300 mm Ø130 mm; 1–6×Ø40 mm 5–80 N / 20–350 N
Qpol PLUS 1 1 200/250/300 mm (rek. 300) Ø160 mm (ind.) / Ø185 mm (centr.); 1–6×Ø50 mm 5–80 N / 20–350 N
Qpol PLUS 2 2 200/250/300 mm (rek. 300) Ø160 / Ø185 mm; 1–6×Ø50 mm 5–80 N / 20–350 N

Techniniai duomenys

  • Disko greitis 30–600 min⁻¹; galvos greitis 30–160 min⁻¹.
  • Pavara: diskas 0,75 kW S1 / 1,1 kW S3; galva 0,37 kW S1; prijungimo galia 1,4 kVA.
  • Maitinimas 220–240 V arba 100–120 V, 50/60 Hz, 1 fazė; vanduo G½”, max 6 bar; PLUS – suspaustas oras 6–8 bar (NG 8).
  • Matmenys: 511×610×756 mm (GO 1 / PLUS 1); 901×610×749 mm (GO 2 / PLUS 2).
  • Masė ~65 kg (1 diskas) / ~80 kg (2 diskai).
  • Sena Saphir 250 A1-ECO (palyginimui): Ø200/250 mm, 1–5×Ø40 mm, 4,3” ekranas, 0,55 kW, TOPAS ECO dozatorius.

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: qatm.com, qatm.com
