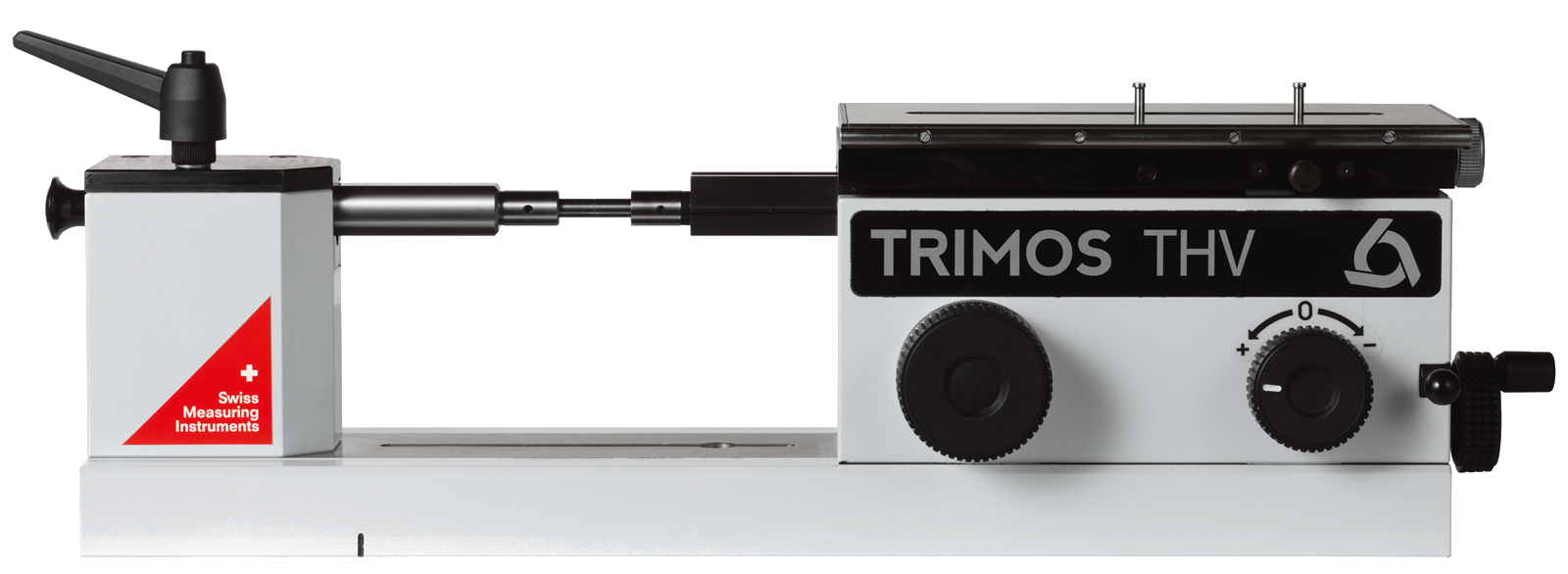

Trimos THV – kompaktiškas kalibravimo stendas mažiems kalibrams
Kam skirta
Mažų matmenų matavimo priemonių kalibravimui ir sertifikavimui: kamščių, žiedų, sriegių kamščių, svirtinių ir laikrodinių indikatorių bei tikslių gamybos detalių. Integruota optoelektroninė matavimo sistema užtikrina didelį tikslumą; rezultatai rodomi atskirame ekrane arba kompiuteryje su Trimos WinDHI programa. THV galima įsigyti ir be matavimo sistemos – tuomet naudojamas elektroninis zondas arba indikatorius. Dėl mažo dydžio dažnai naudojamas kaip mobili kalibravimo stotis.
Privalumai
- Tinka švariai patalpai ir cechui
- Atitinka ISO 9000 reikalavimus
- Labai paprastas valdymas
- Platus priedų asortimentas
- Išorinių ir vidinių matmenų tikrinimas
- Montuojamas horizontaliai arba pakreiptas iki 90°
Techniniai duomenys
| Parametras | THV |
|---|---|
| Absoliutus matavimo diapazonas* | 50 mm |
| Taikymo diapazonas (išoriniai / vidiniai)* | 100 mm / 100 mm |
| Didžiausia leistina paklaida | 0,2 + L/250 µm |
| Pakartojamumas (2s) | 0,1 µm |
| Skiriamoji geba (pagal ekraną) | 0,1–0,00001 mm |
| Matavimo jėga (reguliuojama) | 0–4 N |
| Darbo temperatūra | +10…+40 °C |
| Masė | 22 kg |
* Diapazonas priklauso nuo naudojamų antgalių. Vertės nustatytos esant 20 ± 0,5 °C ir 50 ± 5 % santykinei drėgmei. L – matuojamas ilgis, mm.
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų detalėmis
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: trimos.com
