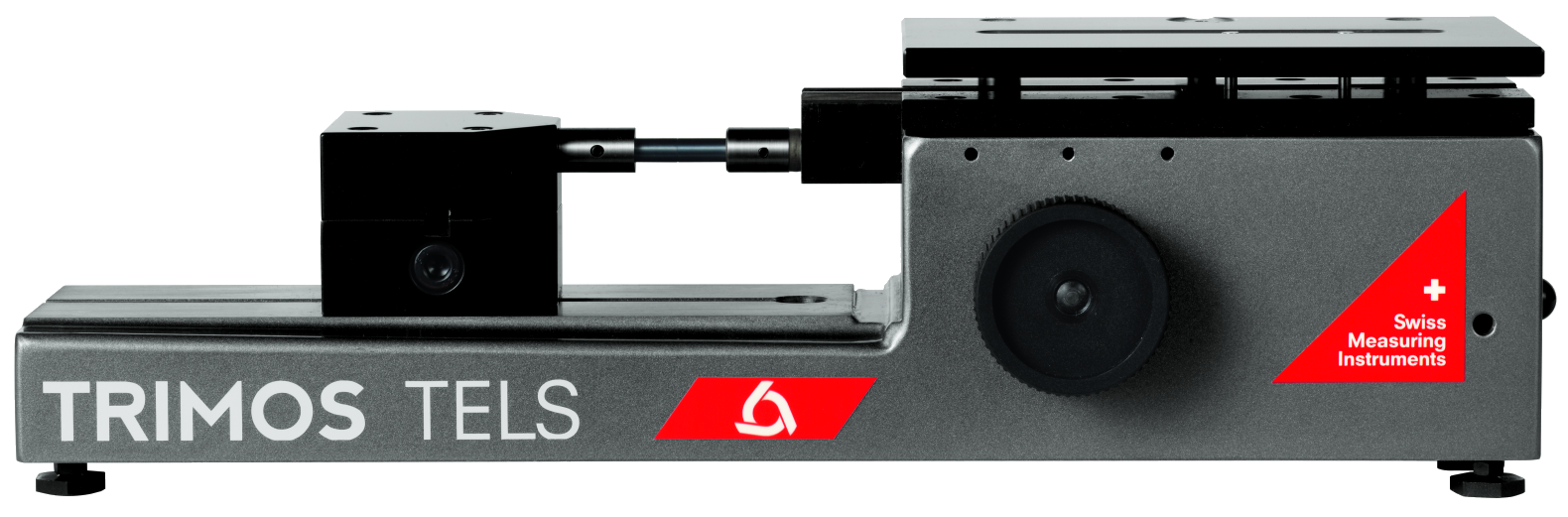

Trimos TELS – mažų matmenų horizontalus matavimo stendas
Kam skirta
Mažų vidinių ir išorinių matmenų tikrinimui: kalibravimo žiedų, kamščių, sriegių kamščių ir tikslių gamybos detalių. Patikima konstrukcija tinka cecho aplinkai. Matavimams naudojamas elektroninis zondas su skaitmeniniu ekranu arba tiesiog indikatorius – pasirinkimas priklauso nuo reikiamo tikslumo. Absoliutus matavimo diapazonas – 25 mm, visam ilgiui reikalingas išankstinis nustatymas.
Privalumai
- Skirtas mažiems matmenims tikrinti
- Paprastas valdymas
- Tinka cecho aplinkai
- Platus priedų asortimentas
Techniniai duomenys
| Parametras | TELS |
|---|---|
| Absoliutus matavimo diapazonas* | 25 mm |
| Taikymo diapazonas (išoriniai matavimai)* | 0–100 mm |
| Taikymo diapazonas (vidiniai matavimai)* | 10–100 mm |
| Didžiausia leistina paklaida (pagal zondą) | 1,5 µm |
| Pakartojamumas (2s) | 0,1 µm |
| Skiriamoji geba | 0,1–0,0001 mm |
| Matavimo jėga (reguliuojama) | 3–8 N |
| Darbo temperatūra | +10…+40 °C |
| Masė | 15 kg |
* Diapazonas priklauso nuo naudojamų antgalių. Vertės nustatytos esant 20 ± 0,5 °C ir 50 ± 5 % santykinei drėgmei.
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų detalėmis
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: trimos.com
