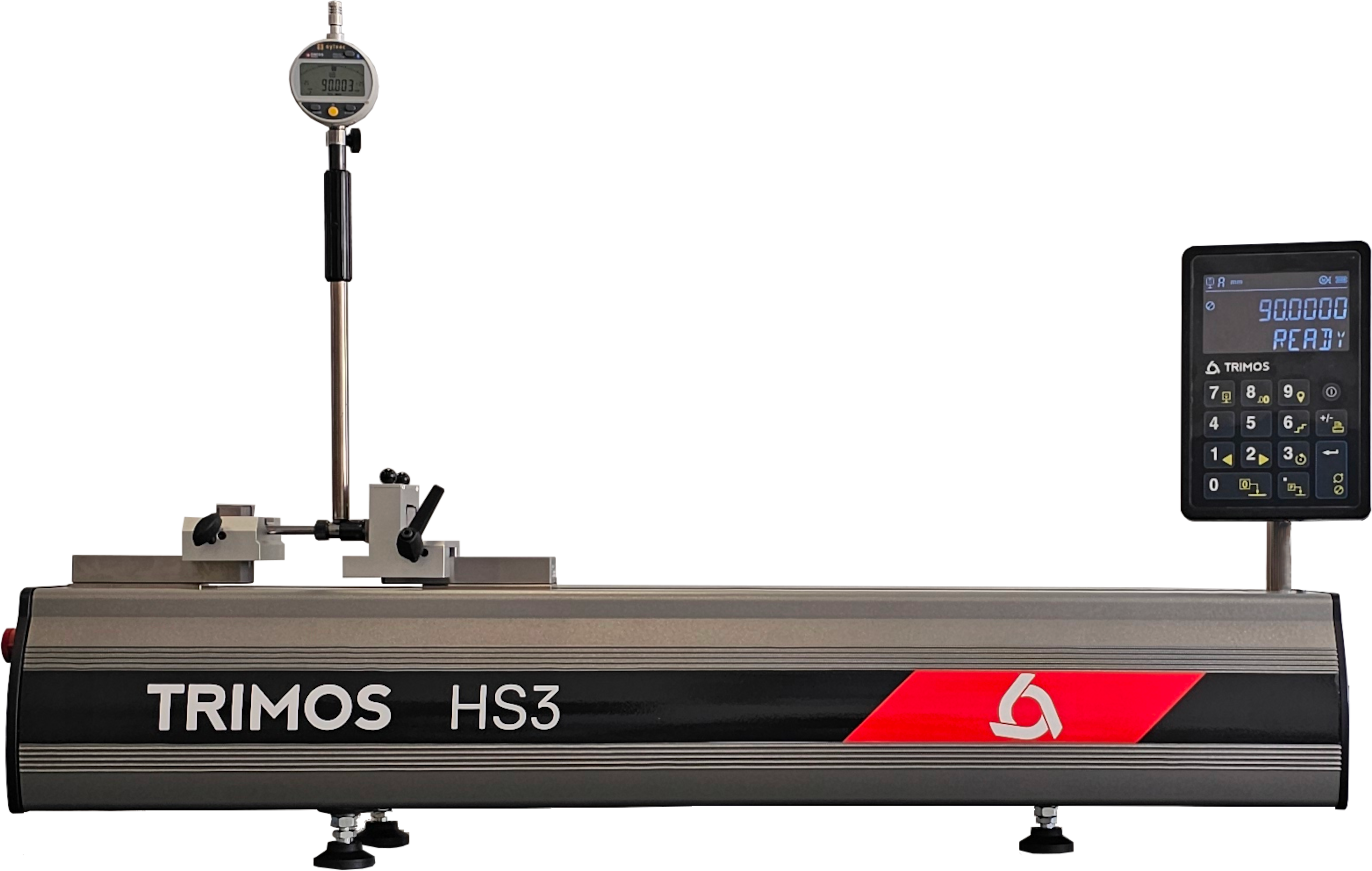

Trimos HS3 – motorizuotas matavimo prietaisų nustatymo stendas
Kam skirta
Greitam kintamo dydžio matavimo priemonių nustatymui ir kalibravimui ceche arba laboratorijoje. HS3 pritaikytas dviejų taškų vidmačiams, vidinių ir išorinių lyginamųjų matavimų priemonėms, analoginiams ir skaitmeniniams indikatoriams, slankmačiams ir išoriniams mikrometrams. Veikia kaip „virtualus kalibravimo žiedas“ – visi skersmenys viename prietaise. Masyvus ketaus pagrindas užtikrina stabilumą ir tokias pat šilumines savybes kaip plieno.
Privalumai
- Suderinamas su 99 % rinkoje esančių dviejų taškų vidmačių
- Tiesioginis rodmuo visame diapazone – be nustatymų
- Motorizuotas greitas pozicionavimas, paruoštas darbui per kelias sekundes
- Gali būti naudojamas kaip ISO reikalavimus atitinkanti kalibravimo stotis
- Išmanieji adapteriai greitam priemonių nustatymui
- RS232 arba Bluetooth ryšys
- Patvari pramoninė elektronika
Techniniai duomenys
| Parametras | HS3 400 |
|---|---|
| Diapazonas (išoriniai matavimai) | 50–460 mm |
| Diapazonas (vidiniai matavimai) | 1–410 mm |
| Didžiausia leistina paklaida* | 0,7 + L/1000 µm |
| Pakartojamumas (2s)* | 0,5 µm |
| Skiriamoji geba | 0,0001 mm |
| Sąsaja | RS232 |
| Darbo temperatūra | 10–40 °C |
| Masė | 65 kg |
* Vertės galioja esant 20 ± 0,2 °C temperatūrai ir 50 ± 5 % santykinei drėgmei. L – matuojamas ilgis, mm.
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų detalėmis
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: trimos.com
