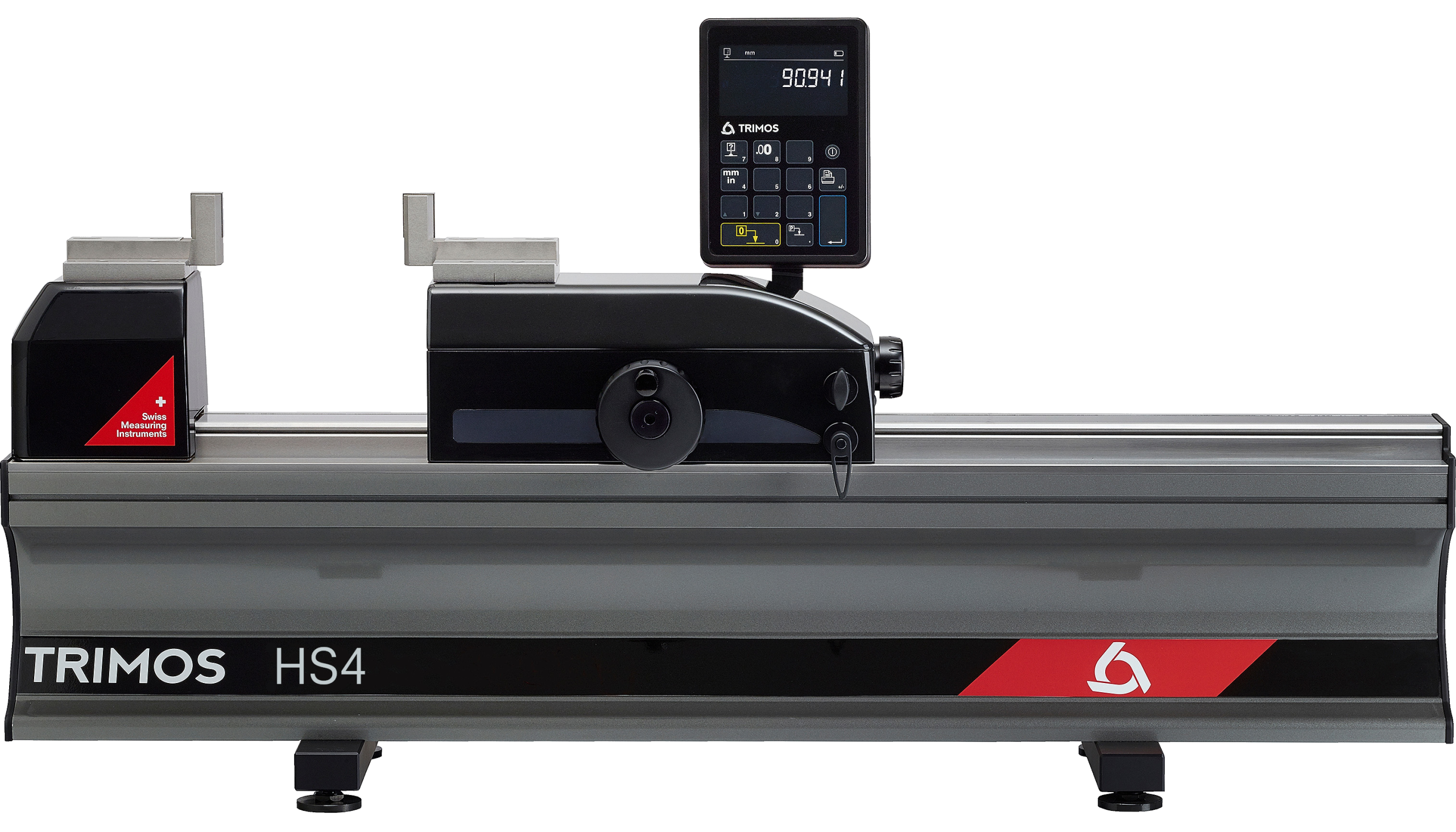

Trimos HS4, HS5, HS6 – horizontalūs matavimo ir nustatymo stendai
Kam skirta
Cechams ir matavimų laboratorijoms, kurios tikrina ir kalibruoja matavimo priemones – mikrometrus, vidmačius, kalibrus, etalonus – arba nustato jas prieš darbą. Horizon Setting HS4, HS5 ir HS6 sukurti pagal gerai žinomą Trimos Horizon Premium, tik su nauja elektronika ir ekranu. Visi diapazonai tiesioginiai – visas matavimo diapazonas naudojamas be perderinimo ir tarpinio kalibravimo, o keičiami priedai užtikrina teisingą tikrinamų prietaisų padėtį.
Privalumai
- Matavimo diapazonai nuo 500 iki 3000 mm
- HS5 – motorizuotas modelis
- HS4 ir HS5 tiekiami su dviem lygiagrečiomis 25 mm TEL5 plokštelinėmis matomis
- Tvirta konstrukcija, tinkama cechui
- Labai paprastas naudojimas, greita ir tiksli patikra
- Veikia nuo akumuliatoriaus arba elektros tinklo
Techniniai duomenys
| Parametras | HS4 | HS5 | HS6 |
|---|---|---|---|
| Matavimo diapazonai* | 550 / 1050 / 1550 / 2050 / 3050 mm | 550 / 1050 / 1550 / 2050 / 3050 mm | 550 / 1050 / 1550 / 2050 / 3050 mm |
| Didžiausia leistina paklaida (BMPE) | 0,7 + L/1000 µm | 0,7 + L/1000 µm | 0,7 + L/1000 µm |
| Pakartojamumas (2s) | 0,5 µm | 0,5 µm | 0,2 µm |
| Skiriamoji geba | 0,0001 mm | 0,0001 mm | 0,0001 mm |
| Didžiausias judėjimo greitis | 1500 mm/s | 1500 mm/s | 1500 mm/s |
| Matavimo jėga (nulio nustatymas) | 15 N | 15 N | 3 N |
| Sąsajos | RS232 / USB | RS232 / USB | RS232 / USB |
| Masė | 94–239 kg | 94–239 kg | 94–239 kg |
Vertės nustatytos esant 20 ± 0,5 °C ir 50 ± 5 % santykinei drėgmei. *Matavimo diapazonas priklauso nuo naudojamų antgalių. Darbo temperatūra +10…+40 °C.
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų detalėmis
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: trimos.com
