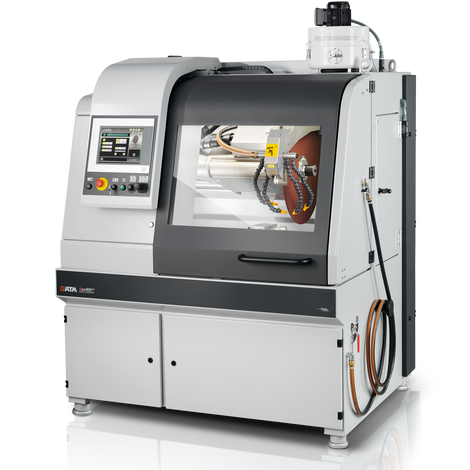

QATM Qcut 600 BOT – 5 ašių pjovimo robotas

Kam skirta

Serijinei gamybos kontrolei, kur iš vienos detalės reikia išpjauti kelis bandinius skirtingose padėtyse ir kampais (pvz. suvirinti mazgai, pavarų dėžių korpusai, liejiniai). Vienas sutvirtinimas – visa pjūvių programa, be operatoriaus įsikišimo.

Privalumai

  • Penkios ašys (X, Y, Z, B 200°, C 360°) – sudėtingi pjūviai be detalės perspaudimo; galima 4 ašių versija (B 360°).
  • Automatinis disko skersmens matavimas, pjovimo parametrų koregavimas ir pjūvio aptikimas.
  • MPP – kelių detalių pozicionavimas ant Ø600 mm apvalaus stalo ir pjovimas viena seka.
  • Teach-in funkcija, 12,1” ekranas, dvi vairasvirtės, mobilus valdymo pultas.
  • 15 kW vandeniu aušinama pavara, centrinis tepimas, integruojamas recirkuliacinis aušinimas.

Modeliai

Modelis Disko Ø Max pjūvio gylis Pavara Ašys
Qcut 600 BOT (4 ašių) iki 610 mm 244 mm 15 kW S1 X 550 / Y 360 / Z 550 mm + B 360°
Qcut 600 BOT (5 ašių) iki 610 mm 244 mm 15 kW S1 X 550 / Y 360 / Z 550 mm + B 200° + C 360°
Brillant 3D / Qcut 430 BOT (ankstesnis) iki 432 mm Ø190 mm 15 kW S1 X 420 / Y 280 / Z 200 mm + D ±90° + E ±100°

Techniniai duomenys

  • Tikslumas ±0,1 mm / ±0,1°; greitis 1000–2400 min⁻¹; flanšas Ø32/40 mm.
  • Stalas Ø600 mm nerūdijantis plienas, T grioveliai 12 mm, apkrova iki 150 kg.
  • Prijungimo galia 30 kVA.
  • Matmenys (P×A×G) 1640×2200×1480 mm; masė ~1600 kg.

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: qatm.com
