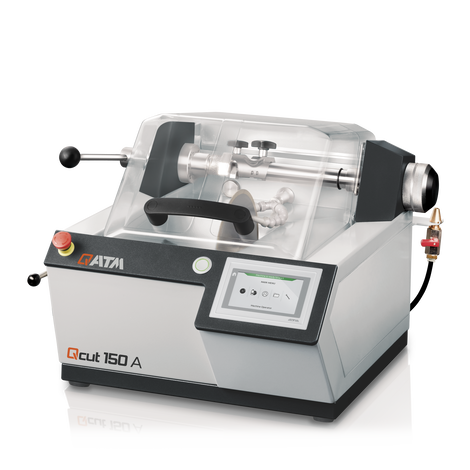

QATM Qcut 150 A / 200 A – precizinės pjovimo staklės laboratorijai

Kam skirta

Mažų, tikslių ir jautrių bandinių pjovimui – elektronikai (PCB), plonoms plokštelėms, kietlydiniams, keramikai, stiklui, dangoms. Tinka universitetų ir pramonės laboratorijoms, kur svarbus deformacijos neturintis pjūvis ir pjūvio padėties atkartojamumas iki tūkstantųjų milimetro.

Privalumai

• Jėgos valdomas pjovimas (jėgos jutiklis laikiklio svirtyje) – pjūvis be terminio ir mechaninio pažeidimo.
• Iki trijų automatinių ašių (X, Y, Z) su beklanso guoliais (Qcut 200 A); pozicionavimo tikslumas 0,005 mm.
• Zoninis pjovimas: skirtingas pastūmos greitis ar jėga kiekvienai pjūvio atkarpai.
• Šlifavimo režimas su puodeliniu disku ploniems šlifams ir mikroelektronikai; integruotas deimantinių diskų galandinimo įtaisas.
• Pramoninis jutiklinis ekranas, iki 200 pjovimo metodų, vartotojų paskyrų valdymas.
• Nerūdijančio plieno korpusas, lazerinis bandinio padėties nustatymas (Qcut 200 A – standartinė įranga).

Modeliai

Techniniai duomenys

• Sukimosi greitis: Qcut 150 A – 150–3000 min⁻¹; Qcut 200 A – 300–5000 min⁻¹.
• Pastūma: 0,01–20 mm/s (abu modeliai); pjovimo jėga Qcut 150 A – 0–10 N.
• Min. skersinė pastūma Qcut 200 A – 0,001 mm; pozicionavimo tikslumas 0,005 mm.
• Prijungimo galia: 0,75 kVA (150 A) / 2,2 kVA (200 A).
• Matmenys (P×A×G): 545×391×566 mm (150 A); 725×535×675 mm (200 A).
• Masė: ~45 kg (150 A); ~82 kg (200 A).
• Aušinimas: recirkuliacinės sistemos 15 l / 45 l arba disko panardinimo aušinimas (150 A); Qcut 200 A – automatinis kameros plovimas, aušinimo rūko separatorius.

Ką gaunate iš mūsų

• Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
• Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
• Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: qatm.com, qatm.com
