QATM Qcut 250 M / 250 A / 350 A, Brillant 230 – stalinės abrazyvinio pjovimo staklės

Kam skirta

Universalus kasdienio laboratorinio darbo pasirinkimas – plieno, ketaus, spalvotųjų metalų detalių pjovimas kokybės kontrolei, terminio apdirbimo ir liejyklų laboratorijoms. Rankinis Qcut 250 M ir Brillant 230 tinka nedideliam srautui; automatiniai Qcut 250 A / 350 A – serijiniams, atkartojamiems pjūviams.

Privalumai

  • Keturi galios ir dydžio lygiai vienoje konstrukcinėje platformoje – nuo 3 kW rankinio iki 5,5 kW automatinio modelio.
  • Automatiniuose modeliuose – pjovimo jėgos valdoma pastūma, impulsinis pjovimas kietoms medžiagoms, MPP (kelių bandinių pjovimas viena seka).
  • 10,1” spalvotas jutiklinis ekranas ir vairasvirtė, programų atmintis, lazerinis padėties nustatymas.
  • Šoninės angos ilgoms detalėms, didelis nerūdijančio plieno T formos griovelių stalas, LED kameros apšvietimas.
  • Durų blokuotė – kamera atidaroma tik diskui sustojus.
  • Suderinamos su visa QATM tvirtinimo įrankių sistema.

Modeliai

Modelis Disko Ø Max bandinys Pavara Valdymas

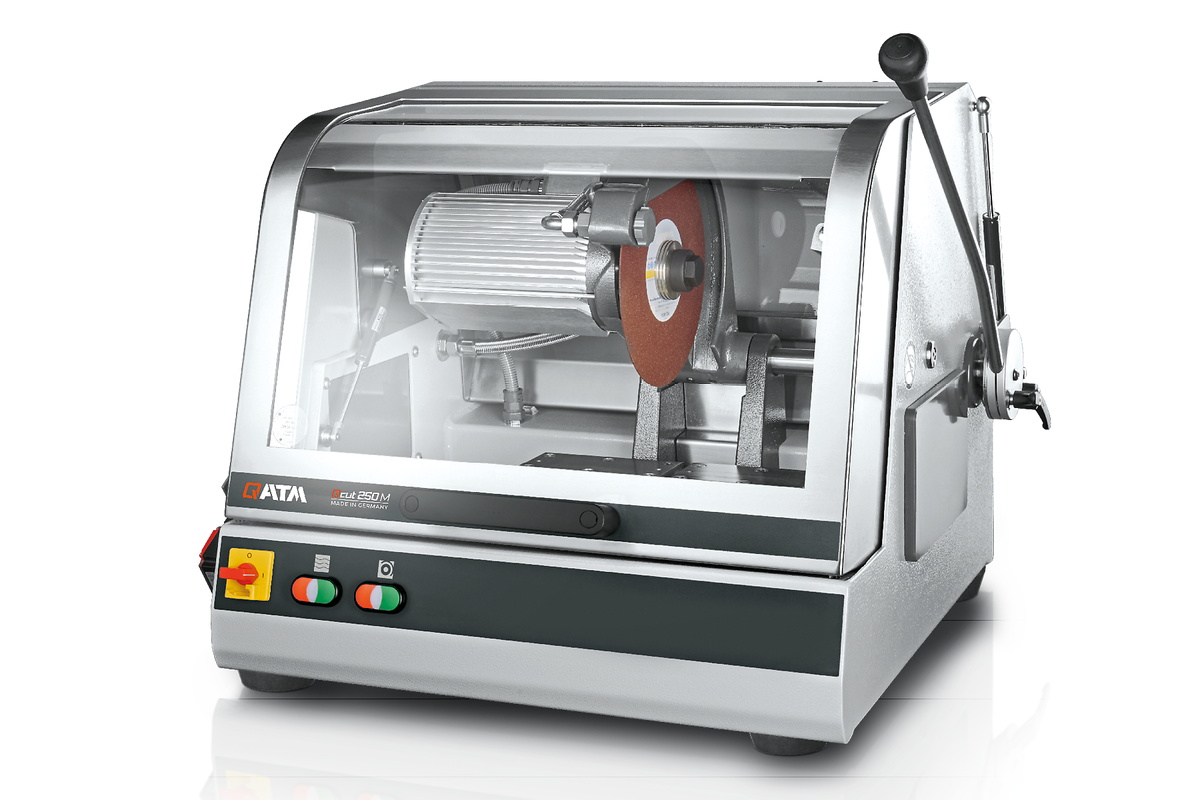

Qcut 250 M (Brillant 200) iki 250 mm Ø55 mm / Ø90 mm (iki 25 mm ilgio) 3 kW S6 40 % rankinis, Y 145 mm
Brillant 230 iki 300 mm Ø110 mm 4 kW S1 rankinis, Y 125 mm, Z 0,1 mm žingsniu
Qcut 250 A (Brillant 240) iki 254 mm Ø95 mm 3 kW S1 / 4 kW S3 X autom. 225 mm, Y rank. 170 mm, Z autom. 120 mm (opc.)
Qcut 350 A (Brillant 250) iki 356 mm Ø135 mm 4 kW S1 / 5,5 kW S3 X 260 / Y 175 / Z 140 mm – automatinės

Techniniai duomenys

  • Disko flanšas Ø32 mm (visi modeliai); T griovelis 12 mm.
  • Stalas: 350×288 mm (250 M); 380×250 mm (B230); 380×270 mm (250 A); 500×300 mm (350 A).
  • Prijungimo galia: 4,5 / 6 / 5,5 / 9,5 kVA.
  • Matmenys (P×A×G): 810×735×650 mm (250 M); 830×640×670 mm (B230); 925×676×756 mm (250 A); 1015×760×810 mm (350 A).
  • Masė: ~75 / ~130 / ~130 / ~200 kg.

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: qatm.com, qatm.com

Jus taip pat gali dominti

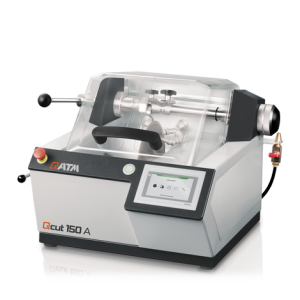

QATM Qcut 150 A / 200 A – precizinės pjovimo staklės laboratorijai
