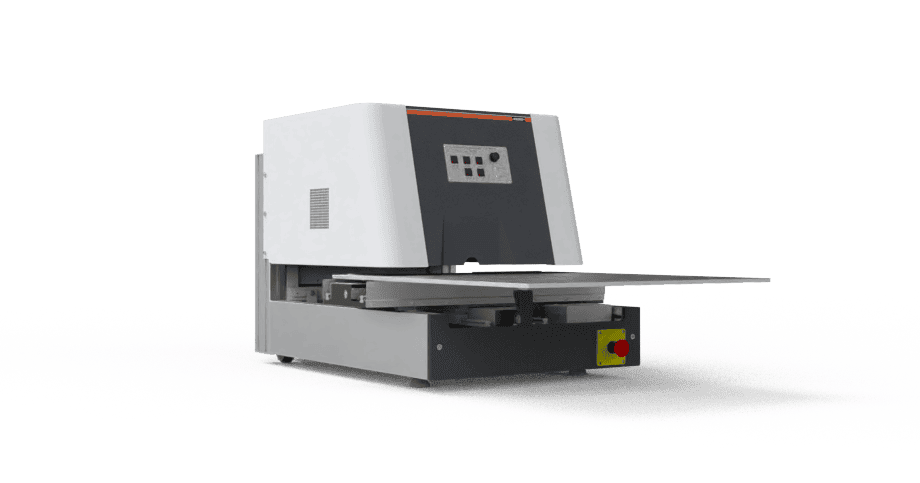

Helmut Fischer FISCHERSCOPE XDV-µ PCB XL – spausdintinių plokščių dangų kontrolė

Kam skirta

PCB gamintojams ir EMS įmonėms, kontroliuojantiems plonas galutines dangas (ENIG, ENEPIG, imersinis Ag ir Sn) ant didelių plokščių. PCB XL – stalinis prietaisas, valdomas rankiniu, pusiau automatiniu arba pilnai automatiniu režimu, pritaikytas integracijai į automatizuotas linijas (Smart Factory). Pradinio lygio užduotims – XDLM-PCB, universalioms – XDAL-PCB.

Privalumai

• Didžiausias klasėje matavimo plotas – vienkartinis pozicionavimas, didesnis pralaidumas
• Pasirenkamas vakuuminis laikiklis plonoms ir lanksčioms plokštėms
• Stalo išstūmimas pedalu; pramoninis rėmas stabilumui
• Automatinis matavimo pozicijų radimas pagal struktūrų atpažinimą
• Rezultatai atitinka IPC standartus PCB dangoms
• Au/Pd dangų ≤ 3 nm arba 10 nm analizė

Modeliai

XDV-µ PCB XL (SDD 20/50 mm², W arba Mo anodas, 10 µm optika, vakuuminis laikiklis – pasirinktinai); X-RAY XDV-µ PCB (iki 610 × 610 mm, taškas 10/17 µm, bandinys iki 10 mm); X-RAY XDAL-PCB (SDD, taškas apie Ø 0,2 mm, iki 10 mm, stalas 610 × 610 mm, išplėtimas iki 1200 × 900 mm); X-RAY XDLM-PCB 200/210/220 (proporcinis skaitiklis, taškas apie Ø 0,2 mm, iki 5 mm, 610 × 610 mm, išplėtimas 1200 × 900 mm)

Standartai

IPC 4552 ir IPC 4556 (ENIG, ENEPIG); IPC 4553A (sidabras); IPC 4554 (alavas)

Ką gaunate iš mūsų

• Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
• Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
• Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: helmut-fischer.com, helmut-fischer.com
