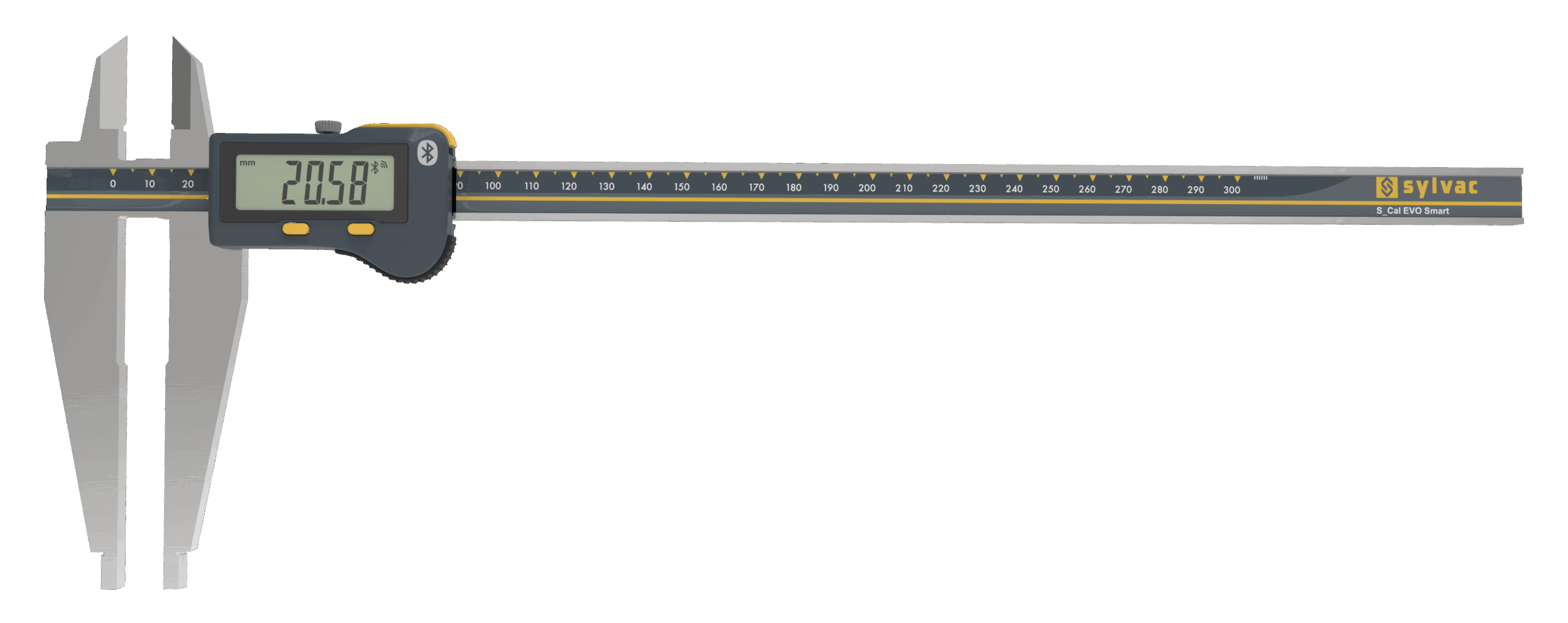

Sylvac S_Cal EVO Form B / Form E – vidutinio dydžio slankmačiai 300–500 mm

Kam skirta

Didesnėms detalėms, kai 300 mm kišeninio slankmačio nepakanka arba reikia matuoti vidinius matmenis viršutinėmis žiaunomis (r5). Form E – ta pati konstrukcija be viršutinių žiaunų.

Privalumai

  • Integruotas Bluetooth® duomenų perdavimas; programuojamas mygtukas.
  • IP67 apsauga darbui su aušinimo skysčiais.
  • Viršutinės žiaunos r5 vidiniams ir išoriniams matavimams (Form B).
  • 16 × 6 mm strypo pjūvis – standus rėmas; SIS technologija.
  • Maks. greitis 2,5 m/s.

Modeliai

Modelis Diapazonas Skiriamoji geba Apsauga Ryšys
810-1557 (Form B) 300 mm 0,01 mm IP67 Bluetooth®
810-1559 (Form B) 500 mm 0,01 mm IP67 Bluetooth®
Form E (mid-size r5)

Techniniai duomenys

  • Leistina paklaida išorėje: ±30 µm (300 mm; ±20 µm iki 50 mm), ±50 µm (500 mm) – ISO 13385-1.
  • Leistina paklaida viduje: ±50 µm (300 mm), ±70 µm (500 mm).
  • Matmenys A/B/C/D: 300 mm – 410/100/20/5 mm; 500 mm – 625/120/23/7,5 mm.
  • Maitinimas: ličio CR2032.
  • Pastaba: 810-1559 sylvac.ch pažymėtas „available in Q3“ – patikrinti prieinamumą.

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: sylvac.ch, sylvac.ch
