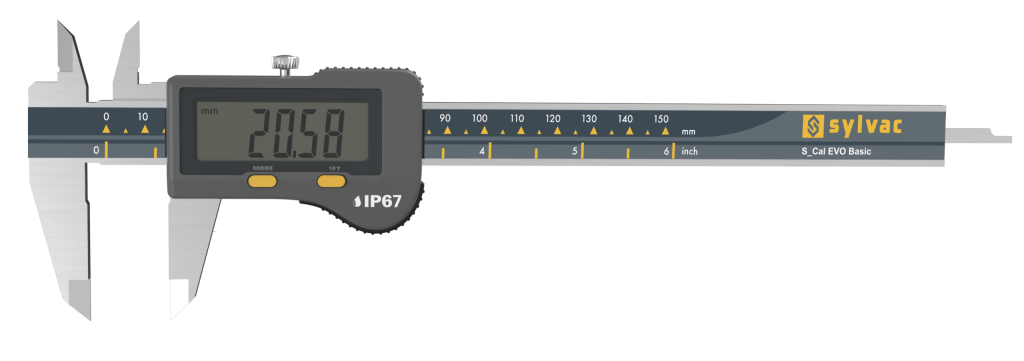

Sylvac S_Cal EVO Basic / Smart / Smart Micron – profesionalūs kišeniniai skaitmeniniai slankmačiai
Kam skirta
Universalus profesionalus slankmatis kasdieniam darbui metalo apdirbimo ceche, CNC operatoriams ir kokybės kontrolei. Basic – kai duomenų perdavimo nereikia; Smart – kai matavimai turi patekti į PC ar SPC; Smart Micron – kai reikia 0,001 mm skiriamosios gebos tikslioms detalėms.
Privalumai
- IP67 apsauga (IEC 60529) – tinka darbui su aušinimo skysčiais ir tepalais.
- Smart Inductive System (SIS): automatinis pabudimas, miego režimas po 10 min, padėtis išsaugoma.
- Grūdinto ir šlifuoto nerūdijančiojo plieno rėmas, 3,5 mm storio; Smart versijoje – prilituotos kietmetalio išorinės žiaunos.
- Didelis ekranas, 11,5 mm aukščio skaitmenys; maks. judėjimo greitis 2,5 m/s.
- Smart versijose – integruotas Bluetooth® perdavimas į PC ar Sylvac ekraną; programuojamas mygtukas.
- Funkcijos: nulinimas, preset (iki 999,99), mm/inch, hold; Smart – papildomai „data“.
Modeliai
| Modelis | Diapazonas | Skiriamoji geba | Apsauga | Ryšys |
|---|---|---|---|---|

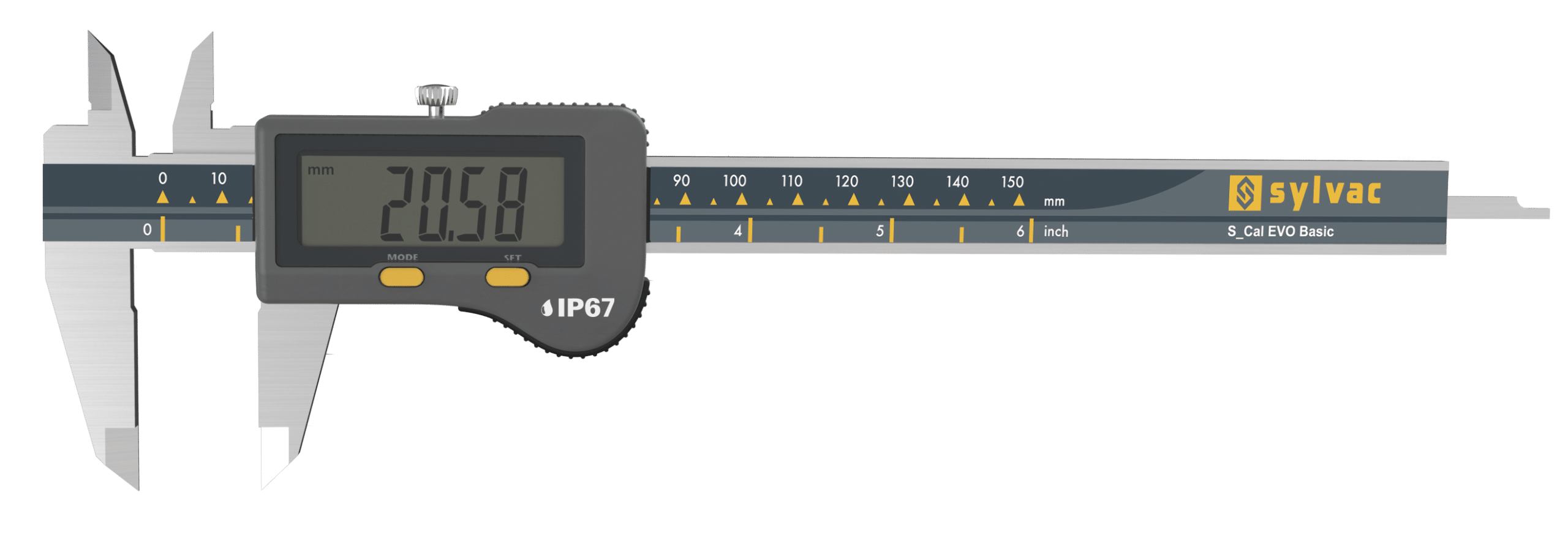

| 810-1502 (Basic, stačiakampis gylmatis) | 150 mm | (0,01 mm pagal seriją) | IP67 | be išvesties |
| 810-1507 (Basic, apvalus Ø1,5 gylmatis) | 150 mm | IP67 | be išvesties | |
| 810-1522 (Basic) | 200 mm | IP67 | be išvesties | |
| 810-1532 (Basic) | 300 mm | IP67 | be išvesties | |
| 810-1506 (Smart) | 150 mm | IP67 | Bluetooth® | |
| 810-1516 (Smart, Ø1,5 gylmatis) | 150 mm | IP67 | Bluetooth® | |
| 810-1526 (Smart) | 200 mm | IP67 | Bluetooth® | |
| 810-1536 (Smart, be gylmačio) | 300 mm | IP67 | Bluetooth® | |
| 810-9506 (Smart Micron) | 150 mm | 0,001 mm | IP67 | Bluetooth® |
| 810-9516 (Smart Micron, Ø1,5 gylmatis) | 150 mm | 0,001 mm | IP67 | Bluetooth® |
| 810-9526 (Smart Micron) | 200 mm | 0,001 mm | IP67 | Bluetooth® |
Techniniai duomenys
- Leistina paklaida išorėje (EMPE): Basic/Smart 20 µm (150/200 mm), 30 µm (300 mm); Smart Micron 15 µm (150 mm), 20 µm (200 mm) – pagal ISO 13385-1.
- Leistina paklaida viduje (SMPE): 30 µm (150/200 mm), 40 µm (300 mm); Smart Micron 25/30 µm.
- Gylmatis: stačiakampis 4 × 1,4 mm arba cilindrinis Ø1,5 mm (pagal modelį).
- Matmenys A/B/C/D: 150 mm – 234,5/40/11/16 mm; 200 mm – 290,5/50/14/19 mm; 300 mm – 388/64 mm.
- Maitinimas: ličio CR2032 (komplekte).
- Pastaba: Basic ir Smart sylvac.ch puslapiuose skiriamoji geba neįrašyta lentelėje (serija – 0,01 mm; patikrinti kataloge). Basic puslapyje miego režimas vienur 10 min, kitur 20 min.
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: sylvac.ch, sylvac.ch
Jus taip pat gali dominti
Sylvac S_Cal EVO Carbide – slankmatis su kietmetalio žiaunomis
Cechams, kuriuose matuojamos kietos ar abrazyvinės detalės (grūdintas plienas, keramika, kompozitai, lietiniai) ir standartinės plieninės žiaunos greitai dyla. Kietmetalio žiaunos išlaiko tikslumą gerokai ilgiau.
Sylvac S_Cal EVO Form B / Form E – vidutinio dydžio slankmačiai 300–500 mm
Didesnėms detalėms, kai 300 mm kišeninio slankmačio nepakanka arba reikia matuoti vidinius matmenis viršutinėmis žiaunomis (r5). Form E – ta pati konstrukcija be viršutinių žiaunų.

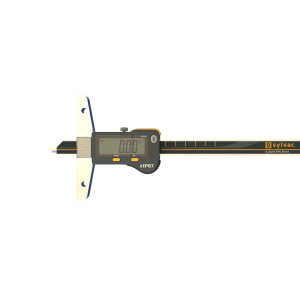

Sylvac S_Depth EVO – skaitmeniniai gylmačiai
