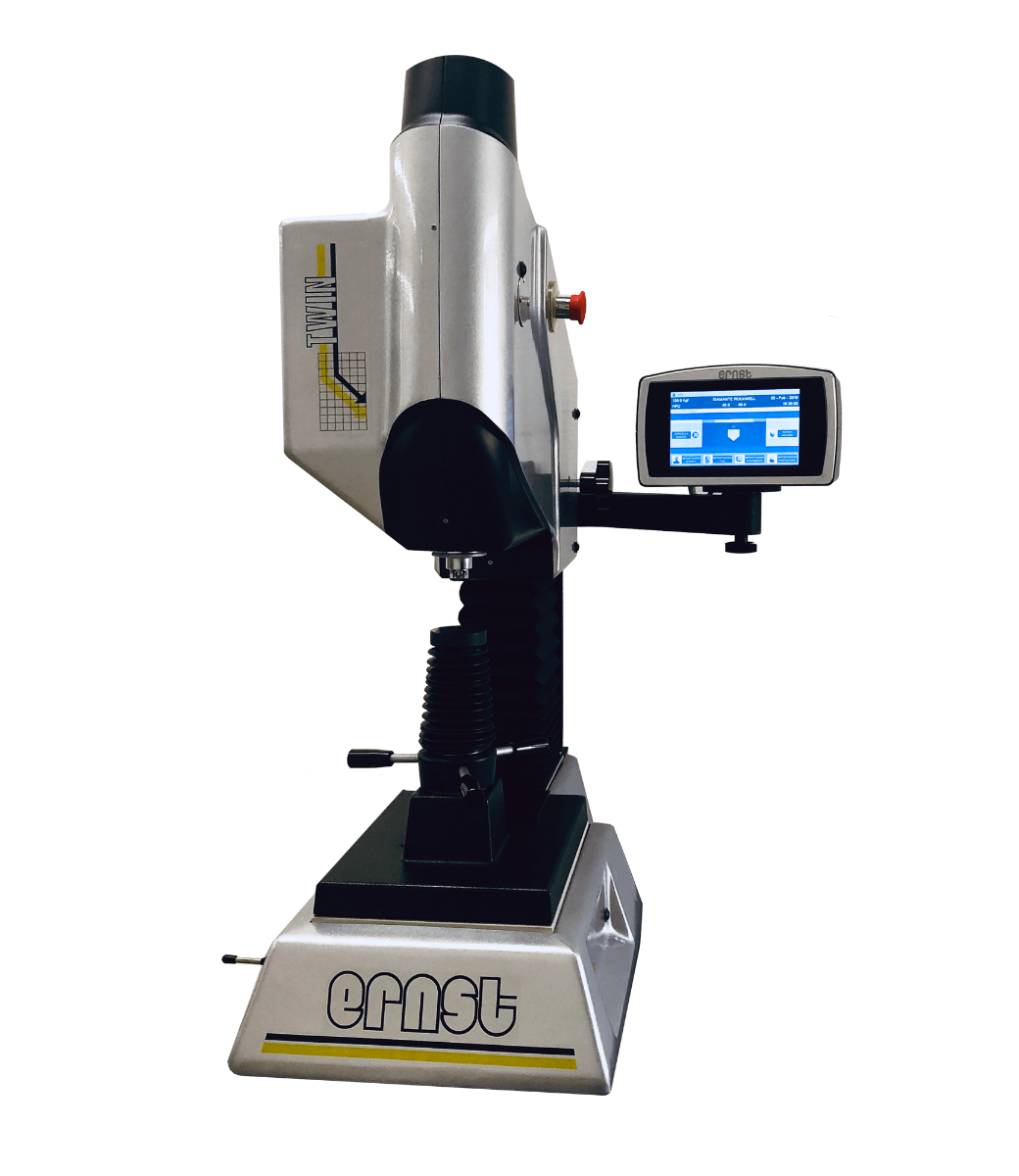

CISAM-Ernst TWIN-X – automatinis Rockwell matuoklis gamybos linijoms

Kam skirta

Pilnai automatizuotam Rockwell ir Super Rockwell kietumo matavimui gamybos linijose, kur svarbus našumas. Vertikalios ašies judesys ir apkrovos pridėjimas valdomi žingsniniu varikliu; nuimama matavimo galvutė leidžia integruoti prietaisą į linijos kontrolės sistemą. Nuėmus sraigto bloką, matuojamos didelės detalės – formos, liejiniai.

Privalumai

  • Ciklo laikas < 1,5 s (gamintojo nurodyta); spyruoklinė sistema sutaupo iki 10 s per ciklą
  • Bandymo greitis, gamintojo teigimu, 5 kartus didesnis nei sistemų su apkrovos jutikliais
  • Pilnai automatinis vertikalios ašies ir apkrovos valdymas žingsniniu varikliu
  • Saugos įtaisas atitraukia įspaudiklį esant nesulygiuotai detalei ar pašaliniam objektui
  • Prispaudimo skydas leidžia matuoti išsikišusias detales be išorinės atramos
  • 400 failų atmintis (kodas, klientas, skalė, tolerancijos), 5 tolerancijų zonos serijinei kontrolei

Modeliai

Modelis Metodai / skalės Apkrova Pastaba
TWIN-X Rockwell HRA, HRB, HRC, HRD, HRF, HRG; Super Rockwell HR15N/30N/45N, HR15T/30T/45T; Brinell HB/30, HB/10, HB/5, HB/2.5, kgf/mm², N/mm² Rockwell 60/100/150 kgf; Super Rockwell 15/30/45 kgf; Brinell 15,625–187,5 kgf; išank. 3–10 kgf Aukštis iki 420 mm
TWIN-X +500 mm tie patys tie patys Specialus stovas; aukštis iki 950 mm

Techniniai duomenys

  • Apkrovos laikas: 1–45 s, pasirenkamas jutikliniame ekrane
  • Įspaudiklio eiga: 45 mm
  • Detalės aukštis: iki 420 mm (standartas), iki 950 mm (+500 mm versija)
  • Svoris: apie 200 kg (su stalu); matmenys 90 × 70 × 115 cm
  • Sąsajos: USB (spausdintuvas, eksportas); pasirinktinai Modbus-TCP, RS232, Profibus
  • Maitinimas: 115–230 V
  • Kalbos: italų, anglų, vokiečių (kitos – pagal užsakymą)

Standartai

ASTM E 18; ISO-EN 6508.

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: cisam-ernst.com, cisam-ernst.com
