CISAM-Ernst Bre-Aut – automatizuotos Brinell kontrolės linijos
Kam skirta

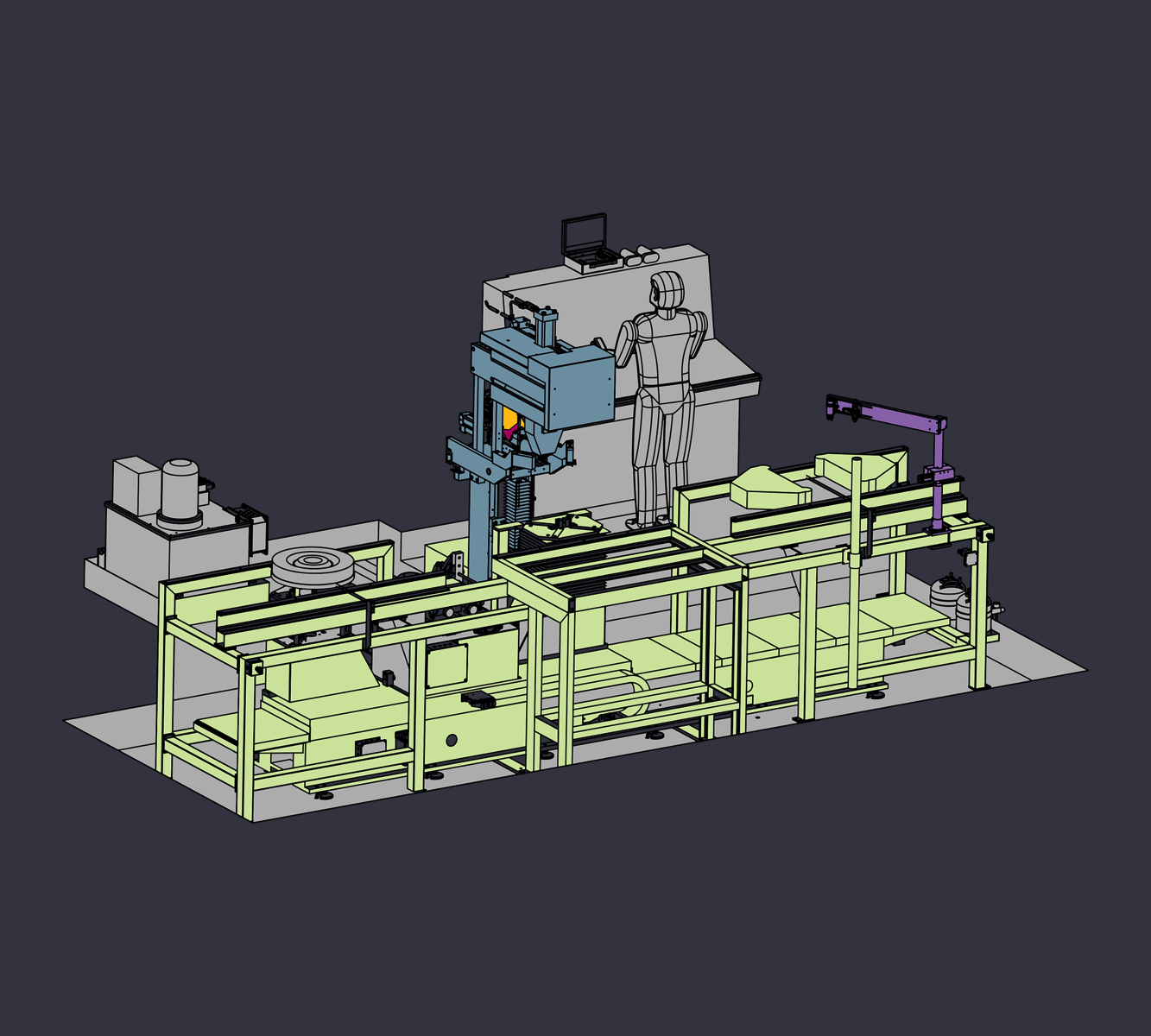

Pilnai automatizuotam serijiniam Brinell kietumo tikrinimui gamybos linijose, projektuojamam pagal užsakovo gaminį ir integruojamam į esamą liniją su kitų gamintojų įranga. Pagrindinė nuoroda – baigtų (Bre-Aut SOR) ir neapdirbtų (Bre-Aut MAR) geležinkelio ratų Ø 700–1300 mm kontrolė, įskaitant paviršiaus paruošimą, matavimą, pakartotinius matavimus ir neatitinkančių gaminių žymėjimą.
Privalumai
- Pilnai automatinis ciklas: paviršiaus paruošimas, matavimas, optinis įspaudo nuskaitymas
- 60 s ciklas vienam bandymui, įskaitant paviršiaus paruošimą (Bre-Aut SOR)
- Jei pirmas rezultatas už ribų – automatiškai 2-as ir 3-ias matavimas 25 mm atstumu
- Neatitinkančių ratų žymėjimas purškiamais dažais
- Matavimų ir vaizdų duomenų bazė su paieška mašinoje; Profibus, Ethernet
- Integracija į esamą liniją; PLC valdoma motorizuota pavara
Modeliai
| Modelis | Metodai / skalės | Apkrova | Pastaba |
|---|---|---|---|
| Bre-Aut SOR | Brinell HB 10/3000, automatinis optinis nuskaitymas | 3000 kgf (29 430 N) | Baigti geležinkelio ratai Ø 700–1300 mm |
| Bre-Aut MAR | Brinell | Neapdirbti ratai Ø 700–1300 mm; paruošimas skirtingais gyliais | |
| Bre-Aut SOR su fiksuotais spaustuvais | Brinell | Esamos įrangos keitimui; duomenų eksportas |
Standartai
ISO 6506-1, 6506-2, 6506-3; ASTM E 10 (Bre-Aut SOR).
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: cisam-ernst.com, cisam-ernst.com
