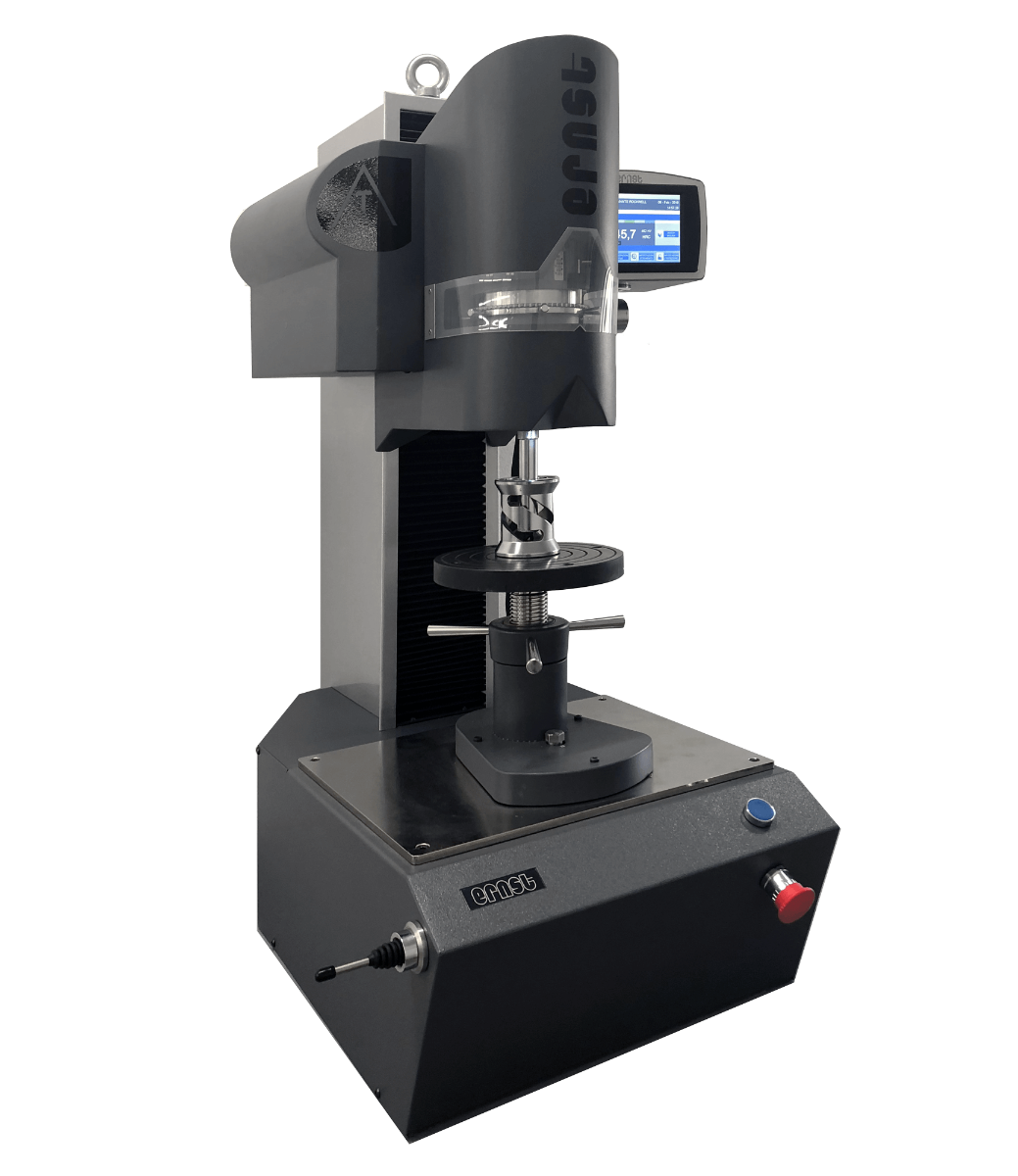

CISAM-Ernst AT350 – automatinis Rockwell matuoklis didelėms detalėms

Kam skirta

Automatizuotam Rockwell principo kietumo matavimui didelėms detalėms ir Jominy (užgrūdinamumo) bandymams. Motorizuotas stovas, automatinis išankstinės ir pagrindinės apkrovos pridėjimas ir partijų kontrolė leidžia dirbti be operatoriaus. Patentuota spyruoklinė apkrovos sistema nejautri medžiagos deformacijai, atspari ekstremalioms temperatūroms, dulkėms, drėgmei ir vibracijoms.

Privalumai

  • Motorizuotas stovas ir automatinis apkrovos pridėjimas – serijinė kontrolė be operatoriaus
  • Bandymo greitis, gamintojo teigimu, 5 kartus didesnis nei įprastų sistemų su apkrovos jutikliais
  • Darbo aukštis 255 mm (414 mm be kėlimo sraigto); su papildomomis kolonomis +300 / +500 mm – iki 920 mm
  • Atmintis 400 failų × 2 500 rezultatų; spalvotas jutiklinis ekranas 800 × 480 px
  • Pasirinktinės sąsajos RS232, RS485, Profibus, Ethernet, Bluetooth; Industry 4.0 sujungimas

Modeliai

Modelis Metodai / skalės Apkrova Pastaba
AT350 MOD DR Rockwell HRA, HRB, HRC, HRD, HRF, HRG; Brinell HB10, HB30 60, 62,5, 100, 125, 150, 187,5 kgf (588–1839 N); išank. 10 kgf (98,1 N) Automatinis apkrovos pridėjimas
AT350 MOD DSR Super Rockwell HR15N, HR30N, HR45N, HR15T, HR30T, HR45T 10, 15, 15,625, 30, 31,25, 45 kgf (98–441 N); išank. 3 kgf Automatinis apkrovos pridėjimas

Techniniai duomenys

  • Darbo zona: aukštis 255 mm (414 mm be kėlimo sraigto), gylis 210 mm
  • Pasirinktinės kolonos: +300 mm arba +500 mm (aukštis iki 920 mm)
  • Min. matuojamas skersmuo: 4 mm (įspaudiklis 048 + 60° gaubtas, grupė 022)
  • Svoris: 200 kg; matmenys 730 × 1080 × 850 mm
  • Ekranas: spalvotas jutiklinis 800 × 480 px (150 × 90 mm)
  • Sąsajos: USB spausdintuvas, USB eksportas; pasirinktinai RS232, RS485, Profibus, Ethernet, Bluetooth
  • Maitinimas: 115 arba 230 VAC

Standartai

ASTM E 18; ISO-EN 6508 (gamintojas taip pat nurodo atitiktį EN, DIN, ISO, ASTM).

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: cisam-ernst.com, cisam-ernst.com
