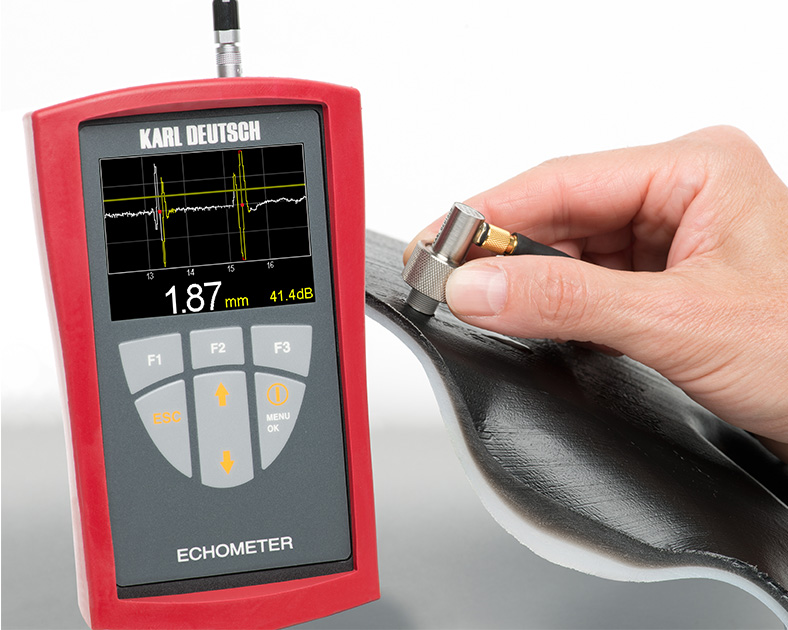

Karl Deutsch ECHOMETER 1077 Data – didelio tikslumo A-skenavimo storio matuoklis
Kam skirta
Precizinei vamzdžių gamybai, kėbulo štampuotėms ir laboratorijoms, kur reikia 0,01 mm lygio neapibrėžties ir A-skenavimo vaizdo. Dirba su vieno ir dviejų elementų zondais, matuoja per dangą ir daugiasluoksnius pagrindus; yra žemo dažnio versija plastikams ir stiklo pluoštui.
Privalumai
- Spalvotas A-skenavimo ekranas 320 × 240 px, individualus vartų pasirinkimas
- Matavimas pagal nulinį kirtimą, neapibrėžtis iki 0,01 mm
- Rankinis, automatinis ir nuo sklidimo laiko priklausomas stiprinimas iki 4 pirmųjų aidų
- 20 konfigūracijų atmintis, ribinių verčių stebėjimas, statistika
- Automatinis zondo atpažinimas pagal dažnių spektrą; tinka ir kitų gamintojų plačiajuosčiai zondai
- Rack ir modulinės versijos automatizuotoms linijoms
Modeliai
1077.020 Data; 1077.998 LF Data (žemo dažnio – plastikams, stiklo pluoštui); 1077.090 sutrumpintas korpusas be maitinimo automatizavimui; 1077.851 19” rack; 1077.801 19” modulis; 1077.802 19” modulis LF
Techniniai duomenys
- Matavimo diapazonas: 0,25–400 mm (pagal zondą, medžiagą, režimą)
- Neapibrėžtis: iki 0,01 mm; skiriamoji geba 0,1 / 0,01 / 0,001 mm
- Garso greitis: 100–19 999 m/s; vienetai mm, inch, m/s, inch/µs, µs
- Režimai: TP-BE ir BE-BE (per dangą iki ~4 mm)
- Ekrano režimai: tiesioginis, vidurkis, minimumas, skirtumas, santykinis
- Korpusas IP54
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: karldeutsch.de, karldeutsch.de
