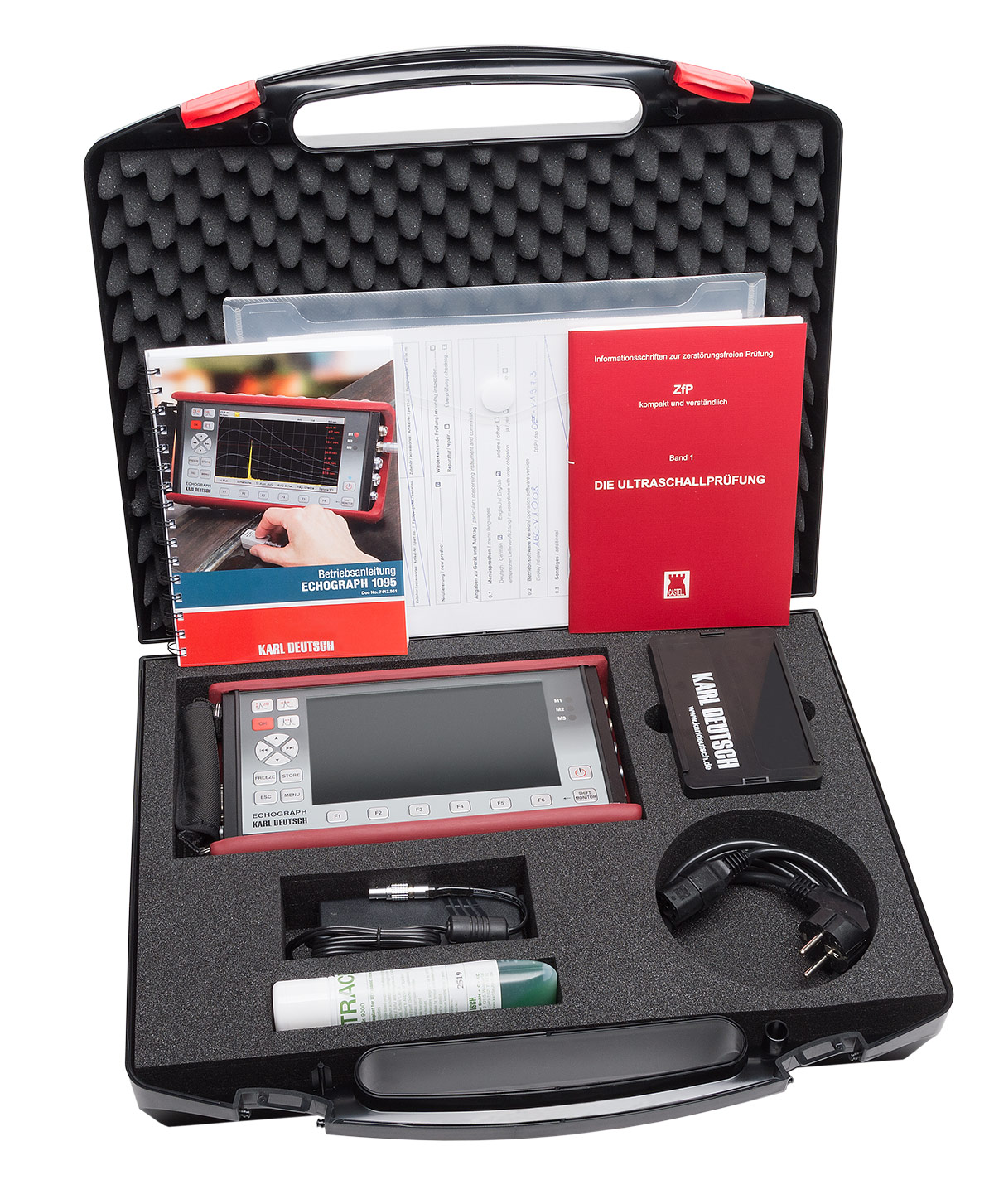

Karl Deutsch ECHOGRAPH 1095 – rankinis ultragarsinis defektoskopas
Kam skirta
Rankinei suvirinimo siūlių, liejinių, kaltinių ir valcuotų gaminių ultragarsinei kontrolei cecho ir lauko sąlygomis. Vedlys padeda mažiau patyrusiems operatoriams nustatyti zondą, prietaisą ir įvertinti defekto dydį.
Privalumai
- 7” TFT 800 × 480 ekranas su automatiniu ryškumu ir plačiu žiūrėjimo kampu
- 3 amplitudės / sklidimo laiko monitoriai su indikatorinėmis lemputėmis
- DGS (su KD TR zondais, FBH ekvivalentas), DAC iki 16 taškų, TCG, AWS, JIS
- Dugno aido slopinimas su atskiru stiprinimu, vertinimas ant kreivų paviršių
- Ekrano kopijos BMP ir CSV serijos į 8 GB SD kortelę; atnaujinimai per SD
- Metalinis korpusas IP65, antirefleksinis stiklas, guminis dėklas, Li-ion baterija
Modeliai
1095.020 Basic; 1095.030 DAC/TCG/AWS; 1095.040 DGS/DAC/TCG; 1095.050 DGS/DAC/TCG/AWS/JIS. Moduliai: 1910.502 matricinė atmintis, B-, L-skenavimas ir TOFD; 1910.503 skaitmeniniai/analoginiai I/O; 1910.504 laiko bazės išplėtimas iki 50 m (plienas) Basic versijai
Techniniai duomenys
- Impulsų pasikartojimo dažnis: iki 5000 Hz
- Kvadratinis siųstuvas, impulso plotis automatinis pagal zondo dažnį arba rankinis
- Slenkstinės kreivės: iki 6 (DGS ir DAC)
- Svoris: 2 kg; matmenys 138 × 249 × 52 mm (149 × 262 × 54 mm su apsauga)
- Apsauga: IP65
- Storio matavimas pagal nulinį kirtimą RF režime, vidurkinimas, min/max
Standartai
AWS, JIS vertinimo procedūros
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: karldeutsch.de
