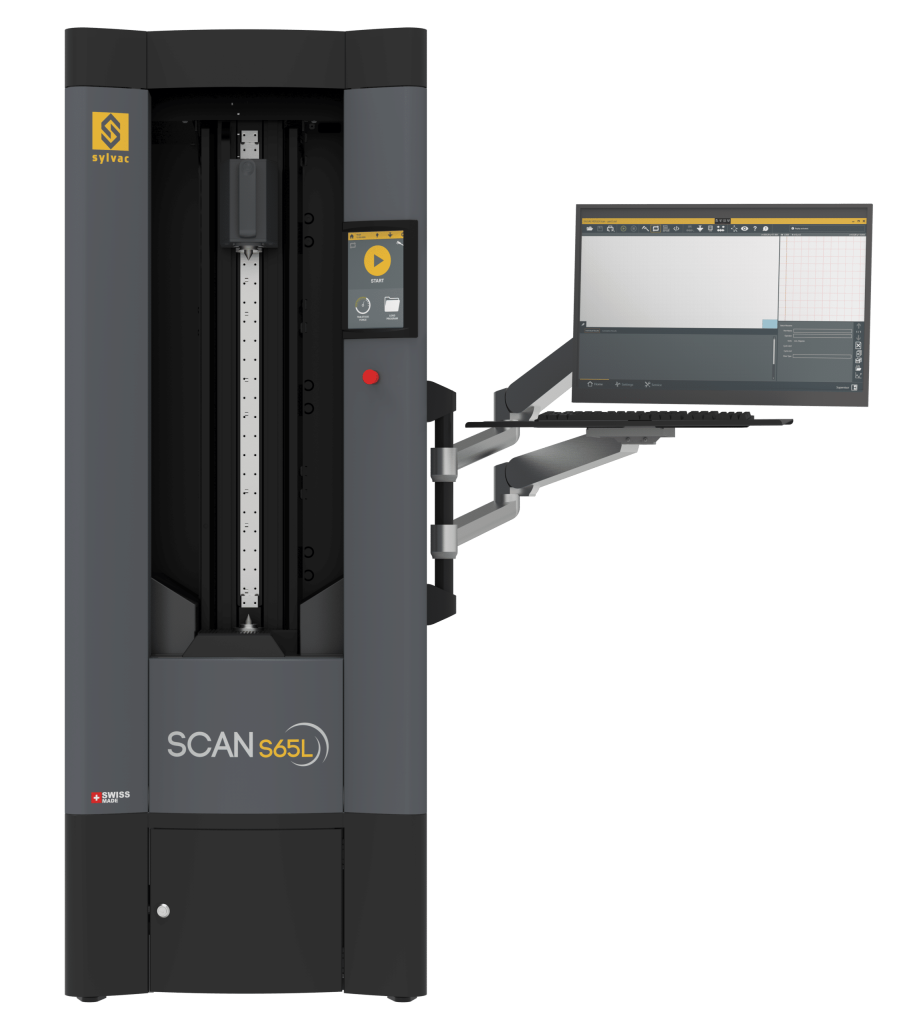

Sylvac-SCAN S25T / S65L / S145L – optiniai matavimo įrenginiai cilindrinėms detalėms
Kam skirta
Tekinimo cechams, sraigtų, velenų, jungiklių, medicininių implantų ir automobilių dalių gamintojams, kur reikia per kelias sekundes išmatuoti dešimtis cilindrinės detalės parametrų (skersmenys, ilgiai, kampai, spinduliai, sriegiai, mušimas). Patentuotas Reflex SCAN principas – pilna 2D detalės skenuotė be išankstinio programavimo.
Privalumai
- Bekontaktis matavimas, visas 2D profilis per kelias sekundes.
- Skiriamoji geba iki 0,0001 mm; pakartojamumas 0,5 µm skersmeniui.
- Sukamoji galvutė (S65L, S145L) statiniams ir dinaminiams matavimams (mušimas, koncentriškumas).
- S25T – su pakreipimo sistema sriegiams.
- Ašinio pozicionavimo greitis iki 160 mm/s (S65L, S145L).
- Komplekte Sylvac Reflex SCAN+ programinė įranga, PC ir daugiakalbė Windows OS.
Modeliai
| Modelis | Diapazonas (Ø × L) | Skiriamoji geba | Apsauga | Ryšys |
|---|---|---|---|---|
| 902-4025 SCAN S25T | Ø26 mm × 200 mm | iki 0,0001 mm | – | PC + Reflex SCAN+ |
| 902-4262 SCAN S65L | Ø65 mm × 700 mm | iki 0,0001 mm | – | PC + Reflex SCAN+ |
| 902-4147 SCAN S145L | Ø145 mm × 1280 mm | iki 0,0001 mm | – | PC + Reflex SCAN+ |
Techniniai duomenys
- Leistina paklaida skersmeniui (20 °C ±1 °C): S25T 0,9 + D/100 µm; S65L 1 + D/100 µm; S145L 1,5 + D/100 µm.
- Leistina paklaida ilgiui: S25T 2,5 + L/200 µm; S65L 3 + L/200 µm; S145L 4 + L/200 µm.
- Pakartojamumas (2δ): skersmuo 0,5 µm; ilgis S25T 0,8 µm, S65L <1 µm, S145L 1,0 µm.
- Maks. detalės masė: S25T 3 kg; S65L 30 kg; S145L 100 kg.
- Įrenginio masė: S25T 73 kg; S65L 500 kg; S145L 650 kg.
- Laikymo talpa: S65L 710 mm; S145L Ø254 × 1280 mm.
- Visa SCAN gama: S25, S25T, S65/L/T/LT, S76/L/T/LT, S145, S145-P, S145L, S145XL, S185L.
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: sylvac.ch, sylvac.ch
