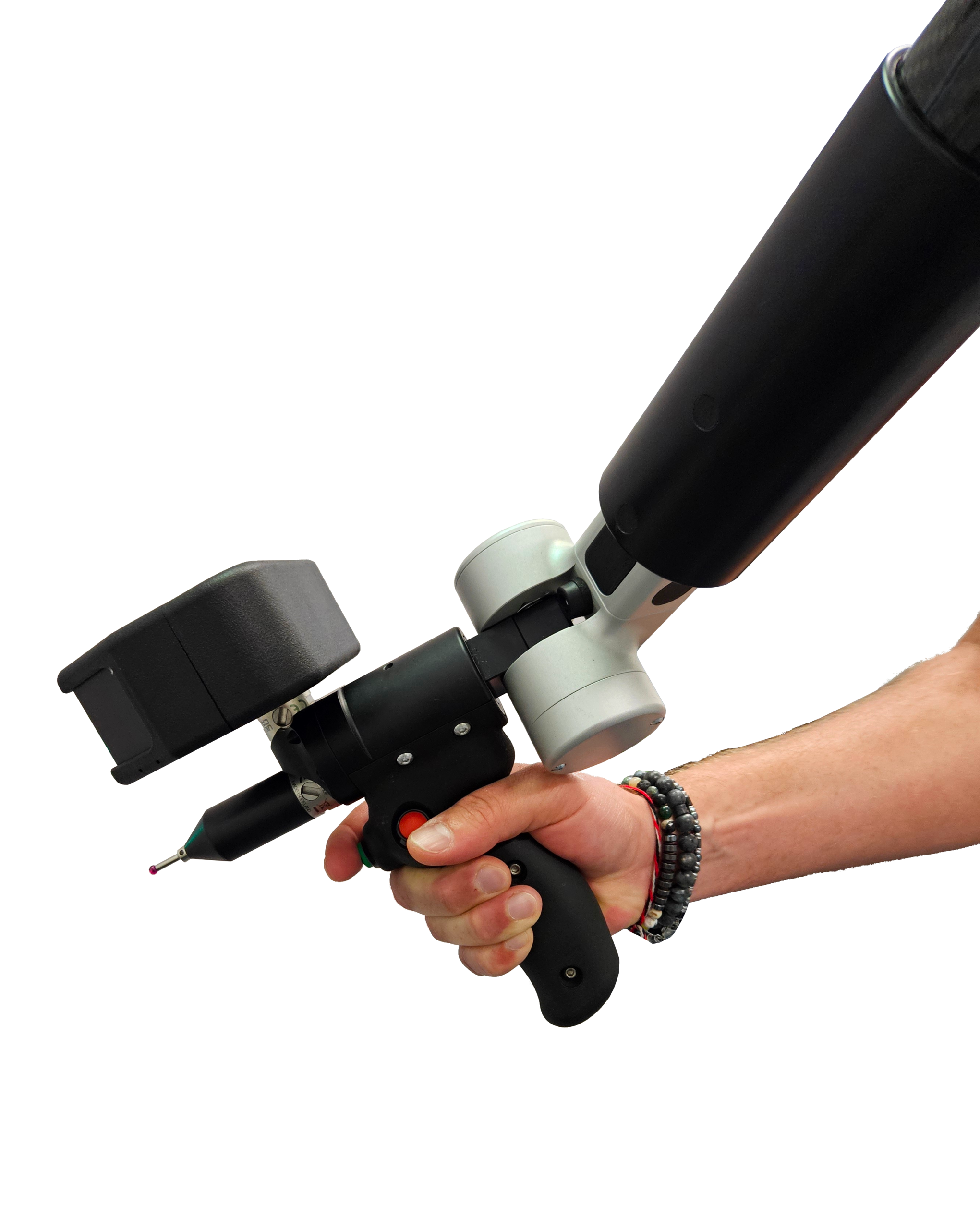

Trimos ScanSurf 80 – lazerinis skeneris matavimo rankai
Kam skirta
Skenavimo matavimams ir atvirkštinei inžinerijai su Trimos A6 matavimo ranka. Skeneris užtikrina didelę skiriamąją gebą ir stabilumą dideliu greičiu (iki 6 kHz), 2048 taškus profilyje ir didelį atsparumą pašalinei šviesai. Mėlyno lazerio technologija ir iki 110 mm linijos ilgis tinka beveik bet kokiems paviršiams. Kontaktinis zondas sumontuotas ant papildomos Autojoint jungties – nereikia keisti zondo į skenerį ir atvirkščiai.
Privalumai
- Suderinamas su 7 ašių A6 ranka
- Atsparus smūgiams ir vibracijai
- Lengvas ir kompaktiškas
- Renishaw Autojoint jungtis
- Lazerinis taikiklis
- Geras kainos ir tikslumo santykis
- Suderinamas su trečiųjų šalių programine įranga
Techniniai duomenys
| Parametras | ScanSurf 80 |
|---|---|
| Matavimo diapazonas X | 50–110 mm |
| Darbo diapazonas Z | 83–213 mm |
| Didžiausias taškų surinkimo greitis | 350 000 taškų/s |
| Taškų linijoje | 2048 |
| Skiriamoji geba X | 26–55 µm |
| Skiriamoji geba Z | 3,2–14 µm |
| Linijinis tikslumas | 32,5 µm |
| Lazeris | mėlynas (405 nm), klasė 2M |
| Ryšys | Ethernet TCP/IP |
| Apsauga | IP67 |
| Darbo temperatūra | 0…+45 °C |
| Matmenys / masė | 133 × 93 × 38 mm / 0,45 kg |
| Programinė įranga | PolyWorks|Inspector™ ir PolyWorks|Modeler™ |
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų detalėmis
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: trimos.com
Jus taip pat gali dominti
Trimos A5 – 6 ašių nešiojama matavimo ranka iki 9 m
6 ašių nešiojama matavimo ranka su plačiausiu rinkoje diapazonu – nuo 1,8 iki 9 m – didelėms ir sunkioms detalėms.

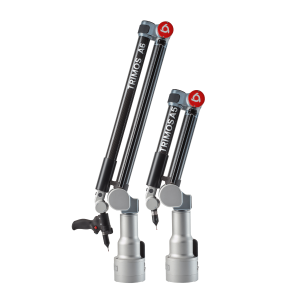

Trimos A6 – 7 ašių matavimo ranka lazeriniam skenavimui
