CISAM-Ernst STE/A ir STE/B – nešiojamas Brinell kietumo matuoklis
Kam skirta
Standartiniam Brinell kietumo (100–700 HB) matavimui vietoje – mažuose paviršiuose, visose padėtyse, ant bet kokios formos ir dydžio detalių, įskaitant sunkiai prieinamas vietas. Pilnas autonominis komplektas su kalibruotais patentuotais Ernst kirpimo kaiščiais ir skaitymo lentelėmis; įspaudas nuskaitomas optiškai (standartinė 8× optika, pasirinktinai e-brio-w arba Antares). Gamintojo siūlomas nuo 1980-ųjų.
Privalumai

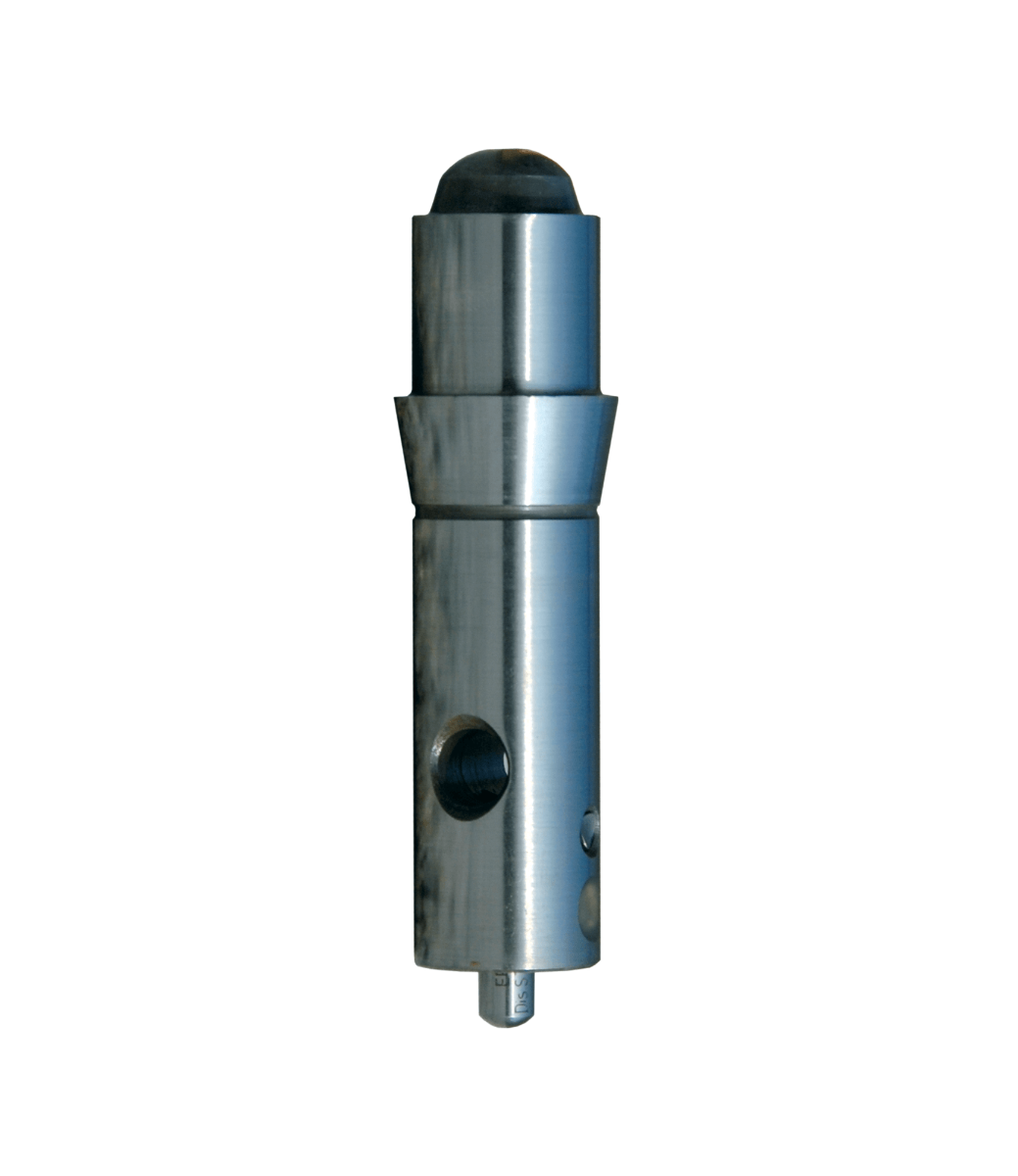

- Patentuoti Ernst kirpimo kaiščiai kontroliuoja įspaudimo jėgą
- Kompaktiškas, pritaikytas ne specialistams
- Dvi apkrovos versijos: statinė (STE/A) ir dinaminė (STE/B)
- Min. matuojamas skersmuo 30 mm be paviršiaus paruošimo
- Nedidelė investicija, palyginti su stacionariais Brinell matuokliais (gamintojo teiginys)
Modeliai
| Modelis | Metodai / skalės | Apkrova | Pastaba |
|---|---|---|---|
| STE/A | Brinell; HB/30, N/mm², kg/mm² (skaitymo lentelė) | 1580 kgf (15 500 N) | Statinė apkrova; 6,7 kg; 40 × 23 × 8 cm |
| STE/B | Brinell; HB/30, N/mm², kg/mm² (skaitymo lentelė) | 1580 kgf (15 500 N) | Dinaminė apkrova; 6 kg; 30 × 18 × 6 cm |
Techniniai duomenys
- Matavimo diapazonas: 100–700 HB
- Veikimo principas: STE PAT Ernst
- Darbo zona: min. 20 mm × 20 mm
- Min. matuojamas skersmuo: 30 mm be paruošimo
- Optika: standartinė 8×; pasirinktinai e-brio-w arba Antares
- Spaustuvas: 3,6 kg, talpa 150 mm (įskaičiuotas į svorį)
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: cisam-ernst.com
Jus taip pat gali dominti
NOVOTEST T-UD2 – kombinuotas UCI + Leeb kietumo matuoklis
Įmonėms, kurių bandiniai labai skirtingi – nuo masyvių grubaus paviršiaus liejinių (Leeb) iki plonasienių ir smulkių detalių, griovelių, krumplių (UCI). Vienas prietaisas, du metodai, automatinis zondo atpažinimas.
CISAM-Ernst e-computest / Computest-Lite – nešiojamas Rockwell kietumo matuoklis
Metalinių detalių kokybės kontrolei tiesiai gamyboje ar objekte, kai didelių ar sunkiai transportuojamų gaminių neįmanoma nugabenti į laboratoriją. Veikia Rockwell principu su vienu deimantiniu įspaudikliu visiems metalams; prietaisas reguliuojamas visomis kryptimis, todėl pasiekiamos sunkiai priein

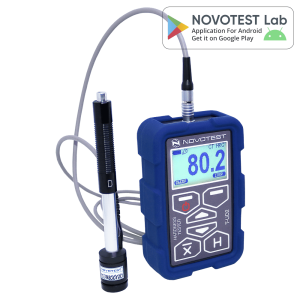

NOVOTEST T-D2 – Leeb kietumo matuoklis masyvioms detalėms
