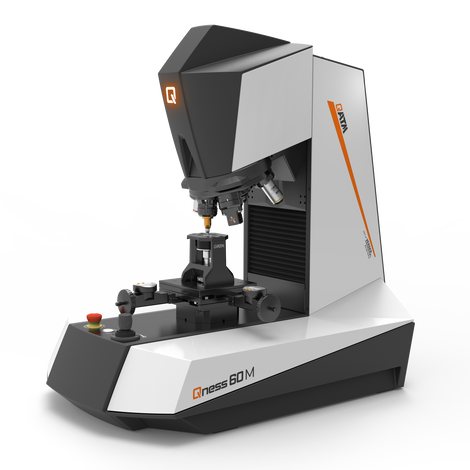

QATM Qness 10 / 60 M – pusiau automatinis mikrokietumo matuoklis

Kam skirta

Laboratorijoms, kurioms reikia tikslaus vienetinio ir nedidelių serijų mikro-/makrokietumo matavimo su rankiniu bandinio pozicionavimu, bet automatine Z ašimi, fokusavimu ir įspaudo vertinimu. Papildomai – metalografinė mikroskopija (fazių analizė, grūdėtumas, sluoksnio storis).

Privalumai

  • Du apkrovų diapazonai: 10 M (20 gf – 10 kgf) arba 60 M (0,25 gf – 62,5 kgf)
  • Automatinė Z ašis su CAS apsauga, priartėjimas iki 30 mm/s
  • 8 pozicijų motorizuotas įrankių keitiklis; Rockwell modulis kaip opcija
  • Skaitmeninis XY kryžminis stalas su padėties grįžtamuoju ryšiu
  • Automatinis fokusavimas, ryškumo reguliavimas, įspaudo atpažinimas ir protokolų generatorius
  • „Ready to Test“ komplektas: ASTM + DAkkS sertifikuotas Vickers deimantas, 5x ir 50x objektyvai

Modeliai

Qness 10 M (20 gf – 10 kgf, 0,196 – 98,07 N); Qness 60 M (0,25 gf – 62,5 kgf, 0,00245 – 612,92 N)

Techniniai duomenys

  • Metodai: Vickers, Knoop, Brinell; Rockwell – opcija
  • Skalės: HV 0,00025* – HV 60; HK 0,001 – HK 2; HBW 1/1 – HBW 5/62,5; HRA–HRF, HR15/30/45 N/T
  • Stalas: Ø 100 mm; kryžminis stalas 135 × 135 mm, eiga X/Y 25 mm (opcija 50 mm); Z eiga 150 mm (opcija 260 mm)
  • Gerklės gylis: 170 mm; maks. bandinio svoris 50 kg; prietaiso svoris 55 kg
  • Objektyvai: XLED 2x, 2,5x, 5x, 10x, 20x, 50x, 100x; matymo laukas nuo 0,074 × 0,055 mm (100x) iki 2,80 × 2,10 mm (XLED 2); kamera 5 Mpix CMOS USB 3.0
  • Programinė įranga: Qpix Control2 „M“ su INSPECT; Qconnect eksportas PDF, XML, CSV, Excel, Q-DAS, OPC UA
  • Maitinimas: 100–240 V, 45–65 Hz

Standartai

DIN EN ISO 6506 / ASTM E-10; DIN EN ISO 6507 / ASTM E-92 / E-384; DIN EN ISO 4545; DIN EN ISO 6508 / ASTM E-18; DIN EN ISO 18265, ASTM E-140; INSPECT moduliai: DIN 9042 / ASTM E-562 / E-1245 (fazės), DIN EN ISO 643 / ASTM E-112 (grūdėtumas), DIN EN ISO 1463 (sluoksnio storis), DIN EN ISO 5817 (siūlės)

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: qatm.com

Jus taip pat gali dominti

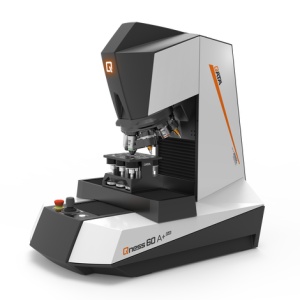

QATM Qness 60 A+ EVO – pilnai automatinis mikro/makrokietumo matuoklis

Laboratorijoms ir kokybės skyriams, kuriems reikia autonomiškų, be operatoriaus vykdomų kietumo eilių (CHD/NHD/SHD), suvirinimo siūlių ir sukepintų detalių šablonų bei metalografinės mikroskopijos tame pačiame prietaise. Vienu metu testuojami iki 8 įlietų bandinių.

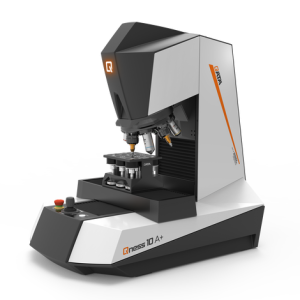

QATM Qness 10 / 60 A+ – automatinis mikrokietumo matuoklis su bandinio kamera
