CISAM-Ernst HTD30 / HTD1500 / HTD4000 – nedestrukciniai cementuoto sluoksnio gylio (CHD) analizatoriai
Kam skirta
Grūdinto (cementuoto) sluoksnio gylio nustatymui be detalės pjovimo, įliejimo ir poliravimo – detalė lieka nepažeista, todėl galima tikrinti visą gamybos partiją. Vienu įspaudu su progresyviai didinama apkrova fiksuojama apkrovos–įsiskverbimo kreivė, kurią analizuoja patentuotas Ernst algoritmas; vienas bandymas trunka apie 1 minutę. HTD30 skirtas ploniems sluoksniams (0,02–0,2 mm), HTD1500 / HTD4000 – giliems (iki 1,3 / 2,7 mm).
Privalumai
- Nedestrukcinis matavimas – bandinis lieka nepažeistas, galima 100 % partijos kontrolė
- Rezultatas per ~1 min. vietoje kelių valandų metalografinio paruošimo
- Tiesioginis CHD rodmuo, schematinė kietumo kreivė, statistika ir kreivių persidengimas
- Vienas įspaudas prilygsta daugeliui įspaudų viename taške (gamintojo teiginys)

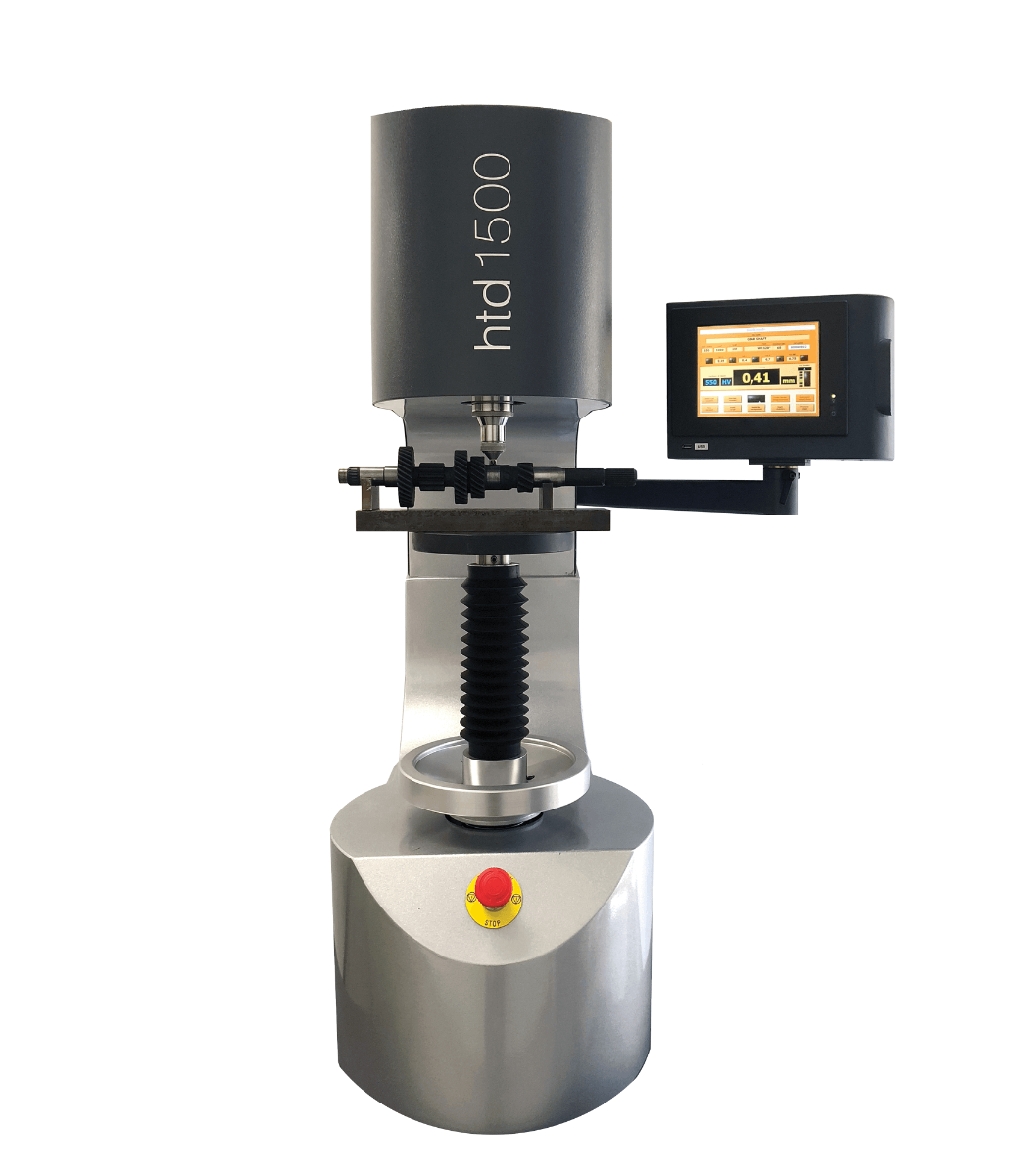

- HTD1500/4000: tvirtas stovas didelėms detalėms, kietmetalio įspaudiklis tarnauja 2 500–3 000 bandymų
- USB ir Ethernet sąsajos; kalbos: italų, anglų, vokiečių
Modeliai
| Modelis | Metodai / skalės | Apkrova | Pastaba |
|---|---|---|---|
| HTD30 | CHD gylis mm/inch; ribinis kietumas HV arba HRC | 1–30 kgf | CHD 0,02–0,2 mm; min. Ø 4 mm; ~32 kg; 8” ekranas |
| HTD1500 | CHD gylis; atskaitos skalė HV | 100–1500 kgf (981–14 715 N) | CHD iki 1,3 mm |
| HTD4000 | CHD gylis; atskaitos skalė HV | 200–4000 kgf (1961–39 227 N) | CHD iki 2,7 mm |
Techniniai duomenys
- HTD1500/4000 matavimo diapazonas (patentuotas principas): 0,05–2,7 mm; min. skersmuo 10 mm
- HTD1500/4000 darbo zona: stovo talpa 335 mm, aukštis 315 mm
- HTD1500/4000 svoris: apie 440 kg; matmenys 720 (≈950 su PC) × 1200 × 880 mm; 8,4” jutiklinis ekranas
- HTD30: apkrova pridedama automatiškai pagal numatomą gylį; svoris apie 32 kg; maitinimas 100/250 VAC, 50/60 Hz
- Sąsajos (visi modeliai): USB, Ethernet
Standartai
ASTM E-18 ir ISO 6508 (netiesioginis metodas su sertifikuotu etaloniniu bloku); HTD30 papildomai DIN 50158.
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: cisam-ernst.com, cisam-ernst.com
