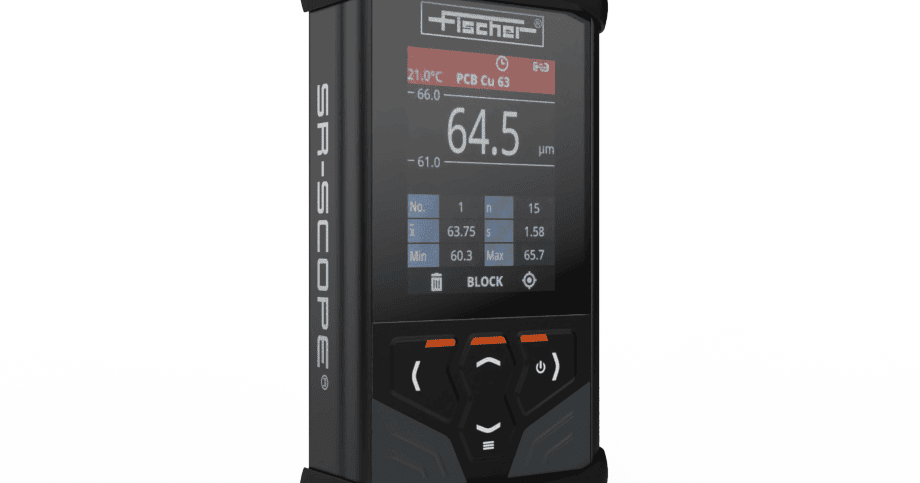

Helmut Fischer SR-SCOPE DMP30 – vario storio matuoklis PCB plokštėms
Kam skirta
Rankinis prietaisas elektronikos gamintojams – plonų vario sluoksnių storiui matuoti ant daugiasluoksnių PCB ir laminatų, neįtakojant giliau esančių izoliuotų vario sluoksnių. Skaitmeninis D-PCB zondas, FISIQ T programinė įranga.
Privalumai
- Elektrinis 4 taškų varžos (mikrovaržos) metodas pagal DIN EN 14571
- Nejautrus giliau esantiems vario sluoksniams
- Viso aliuminio korpusas IP64, keičiama Li-Ion baterija > 24 h
- Ribinių verčių signalizacija šviesa, garsu ir vibracija
- USB-C ir Bluetooth; REST API, tiesioginis Excel eksportas
- 250 000 verčių 2 500 užduočių
Modeliai
du diapazonai – 0,5–10 µm ir 5–120 µm; skaitmeninis zondas D-PCB
Techniniai duomenys
- Metodas: mikrovaržos (4 taškų)
- Diapazonas: 0,5–10 µm arba 5–120 µm
- Atmintis: 250 000 verčių / 2 500 užduočių
- Apsauga: IP64
- Baterija: keičiama Li-Ion, > 24 h
- Sąsajos: USB-C, Bluetooth
Standartai
DIN EN 14571
Ką gaunate iš mūsų
- Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
- Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
- Apmokymo, kalibravimo ir serviso organizavimas per gamintoją
Techniniai duomenys pagal gamintojo informaciją: helmut-fischer.com
