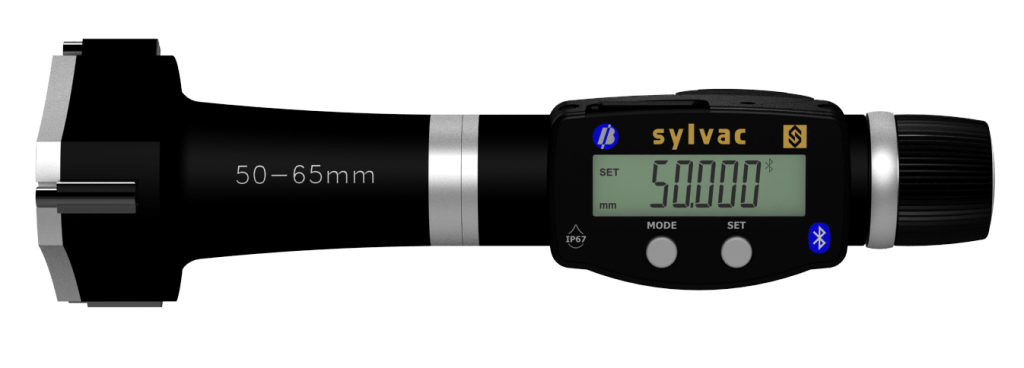

Sylvac Xtreme 3 Digital / Holematic Smart – skaitmeniniai vidmačiai 2–300 mm

Kam skirta

Skylių skersmens matavimui serijinėje gamyboje – CNC tekinimo ir gręžimo cechuose, hidraulikos, variklių dalių gamyboje. Digital (XT3D) – su mikrometriniu būgnu; Holematic (XT3H) – pistoletinė versija su greito atitraukimo rankena greitam darbui.

Privalumai

  • Diapazonas 2–300 mm, 24 matavimo galvutės kiekvienoje serijoje.
  • Skiriamoji geba 1 µm, 9 mm skaitmenys.
  • IP67 apsauga net prijungus; integruotas Bluetooth® + Proximity RS232/USB.
  • SIS, itin mažas energijos suvartojimas.
  • Universalūs ekrano blokai XT3DU (951-xxxx) ir XT3PG (955-xxxx) keičiamoms galvutėms; XTEME komplektai (XTDU sets). Modeliai (ištrauka; pilna 950-6006…950-6029 ir 954-6006…954-6029 lentelė sylvac.ch):
Modelis Diapazonas Skiriamoji geba Apsauga Ryšys
950-6006 XT3D BT 1M 2–2,5 mm 0,001 mm IP67 Bluetooth®, Proximity
950-6011 XT3D BT 6M 6–8 mm 0,001 mm IP67 Bluetooth®, Proximity
950-6016 XT3D BT 20M 20–25 mm 0,001 mm IP67 Bluetooth®, Proximity

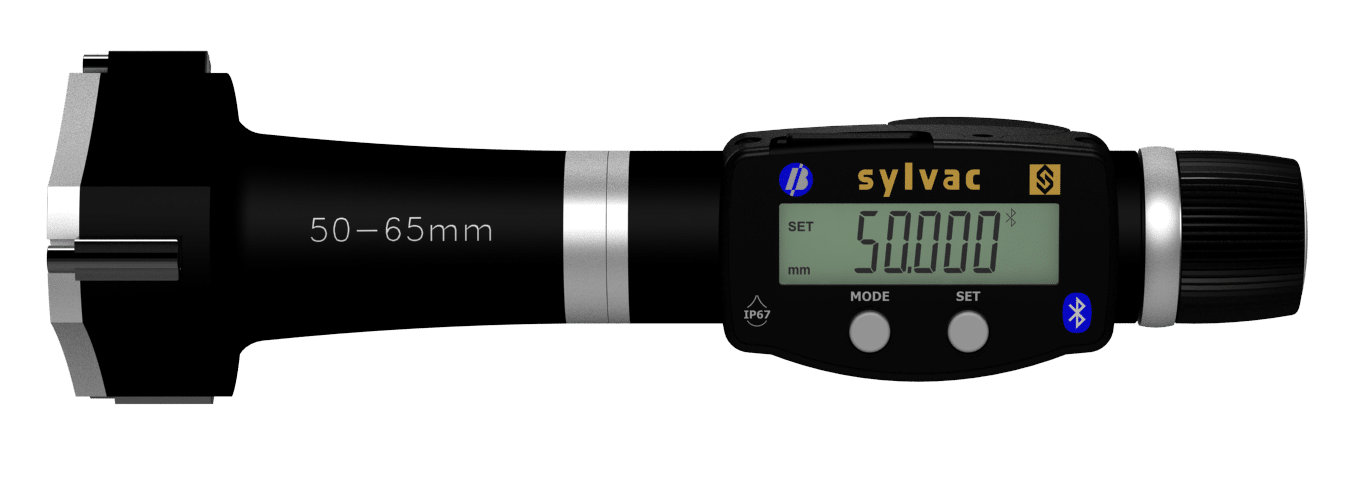

950-6019 XT3D BT 50M 50–65 mm 0,001 mm IP67 Bluetooth®, Proximity
950-6021 XT3D BT 80M 80–100 mm 0,001 mm IP67 Bluetooth®, Proximity
950-6026 XT3D BT 200M 200–225 mm 0,001 mm IP67 Bluetooth®, Proximity
950-6029 XT3D BT 275M 275–300 mm 0,001 mm IP67 Bluetooth®, Proximity
954-6006 … 954-6029 XT3H BT (Holematic) 2–300 mm (tie patys 24 žingsniai) 0,001 mm IP67 Bluetooth®, Proximity
951-6001…6007 XT3DU BT (ekranas) 2–6 / 6–10 / 10–20 / 20–50 / 50–100 / 100–300 / 200–300 mm 0,001 mm IP67 Bluetooth®
955-6001…6004 XT3PG BT (pistoletinis blokas) 2–6 / 6–20 / 20–100 / 100–300 mm 0,001 mm IP67 Bluetooth®

Techniniai duomenys

  • Leistina paklaida: 4 µm (2–35 mm), 5 µm (50–100 mm), 6 µm (100–125), 7 µm (150–175), 8 µm (200–225), 9 µm (250–275 mm).
  • Matavimo gylis: 9 mm (2–2,5), 12 mm (3–4), 18 mm (4–5), 58 mm (6–8), 62 mm (12,5–16), 66 mm (20–35), 80 mm (35–50), 100 mm (80–100, XT3D), 115–118 mm (100–225, XT3D).
  • Sriegiai keičiamoms galvutėms: 1/4”×40 TPI (2–6), M5×0,5 (6–10, XT3DU), 5/16”×40 TPI (10–20), 5/8”×24 TPI (20–100).
  • Maitinimas: ličio CR2032.

Ką gaunate iš mūsų

  • Įrenginio ir komplektacijos parinkimas kartu su gamintoju pagal jūsų užduotį
  • Bandomieji matavimai gamintojo laboratorijoje su jūsų bandiniais
  • Apmokymo, kalibravimo ir serviso organizavimas per gamintoją

Gauti pasiūlymą

Techniniai duomenys pagal gamintojo informaciją: sylvac.ch, sylvac.ch
